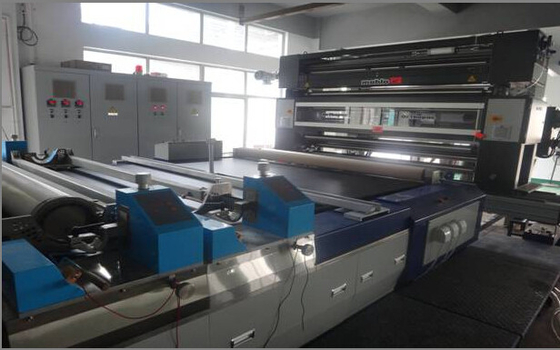

KD180-600 Döner Serigraf Makinesi

Çevre dostu, enerji tasarrufu ve yüksek verimlilik

1. Düşük likör oranı su tüketimini büyük ölçüde azaltır.
2. Geleneksel boyama makinesine kıyasla su, yardımcı ve buhar tüketimi% 50 oranında tasarruf edilebilir,
3. En düşük kurulu güç, dolayısıyla en düşük elektrik enerjisi tüketimi.
4. Hızlı boyama döngüsü, gelişmiş verimlilik.
5. Kullanıcı dostu bir çalışma ve kolay bakım.

Model: KD tip 1-18 renk-4-8 odaları

Süreç akış: besleme → hizalanması → baskı

Uygulama: pamuklu kumaş, kadife kumaş ve karışık kumaş için uygundur.

Ana teknik parametre ve model:

1. Makina yönü: sağ taraftaki makine (sağdaki taraftan besleme şanzımanına)
2. Makine nominal genişliği: 1800-6000mm (Maksimum işlem elyaf genişliği 5700mm)
3. Battaniye hızı: 1 ~ 100 m / dak (Tasarım hızı1 ~ 120 m / dak)
4. Renkli adet: 1-18
5. Ekran silindiri tekrarlaması: 640mm-914mm-1020mm
6. Baskı modu: Açık tip manyetik çubuk baskı
7. İletim modu: ekran kafaları servo bağımsız iletim.
8. İletken bant kendi kendine boşaltma

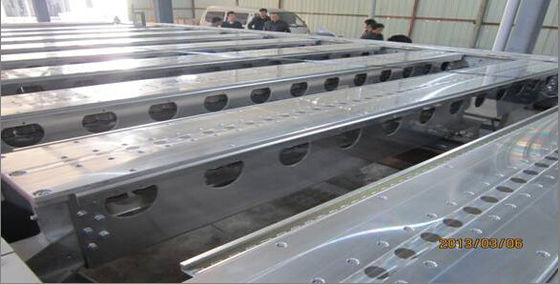

Makine yapısı:

Yüksek kaliteli kutu tipi blok yapı, 6 renk / kesit, toplam 3 bölüm, 18 renk, azalan makine aralığı, artan mekanik mukavemet. Çerçevenin altında, kaynak için uluslararası B-tipi şekil çeliği benimser. Tam makinenin sağlamlığı ve istikrarını geliştirmek.

• Ana tahrik: Standart azaltma kutu sürücü, baskı iletim bandının yüksek kalitede. Tahrik makarasının yüzeyi dokuma işleme ve plaka nikel fosfor öğütür. Yüksek kaliteli baskı sağlayın. Basit mekanik yapı, bakımı çok kolaylaştırır.
• Iletim bandının sapma düzeltici: kılavuz kasnak dayalı iletim bandının kararlılığı, zamanlama çapaklarından ve doğru iletim bandı yüklemesinin iyi koşullar altında, bu organizasyon iletim bandının emin dengeli çalışmasını tutabilirsiniz.
• Manyetik tablo: profesyonel manyetik tablo düzgünsüzlüğü, prensibi baskı nüfuz sağlar, manyetik tablo elctromagnetic tip bobin son tasarım CAD-CAM, yüksek hassasiyetli mekanik kontraktürü baskı patı eşit nüfuz yapar, hiçbir sol, orta, sağ chromatism, ücretsiz bakım.
• Kaplama: termoplastik veya hydrosol (müşteri her türlü seçer), tutkal kalınlığı ne zaman kaplama ayarlanabilir.
• Ekran kafa ayna: Yüksek çekme düzlem rulman zorla yön için uygun olduğunu ve ömrünü artırmak.
• Yapıştır pompası: Paslanmaz çelik pompa gövdesi, manuel ve otomatik kontrol tipi, macun, sıvı sensör kolu ve PLC aracılığıyla Seviye kontrolü ile donatılmıştır.

Baskı iletme bandının ana tahrik sistemi:

CAN teknolojisi ve 485 iletişim, alttaki verileri merkezileştirerek üst bilgisayarda işliyor, hız kontrol modu ve kontrolü her ekran kafası servo motoru, baskı verimliliğinden emin olmak için senkronize baskı elde etmeyi başarıyor. Tüm bilgiler insan bilgisayar arabirimi aracılığıyla müşterilere gösterildi, işletilmesi ve yönetilmesi kolay. Bu sistem, yüksek sıcaklık, yüksek nem, güçlü korozyon, güçlü parazit koşullar altında güvenilirdir.

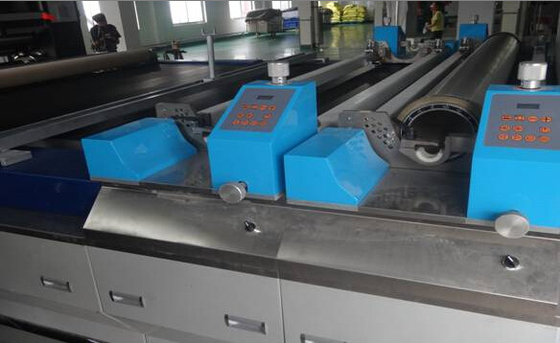

Ekran kafasına bağımsız sürücü:

1. Servo motor, döner ekranın 360 ° lik dairesinde yüksek hassasiyette kayıt etmesini kontrol edebilir, birikmiş hata kodu farkı 0.08mm'dir. Ana işlem panelinin kontrolörü, değişimi kolay ve doğrudan değiştirmek için değiştirebilir.
2. Yüksek performanslı transdüser işlemi enkoder hızı kapalı döngü kontrolü. Diğer transmisyon motorları evrensel dönüştürücü kullanır; Sistem eşzamanlı kontrol hassasiyetini sağlamak için analog miktar türünü dijital nicelik tipi sisteme dönüştürür.

El aleti iç ve elektronik kontrol: Bağımsız servo motor ile donatılmış baskı üniteleri, AC servo sürücü gelişmiş, yazıcının emin baskı hassasiyetli tutmak için fiber optik iletişim yoluyla her birim donanımlı genişlik prefabrik kablo konektörü, Elektrik sistem bakımı için çok kolaydır.

Ana bağlantı kutusu: gerilim kontrolü, devre dağılımı, oda sıcaklığı kontrolü vb için kullanılabilir

Operasyon ve izleme sistemi:; makine hızı, çıktı, duraklama ve teknolojik parametre vb merkezi ekranın dokunmatik ekran merkezi kontrol (ek olarak bir dokunmatik ekran ile birlikte tuşla kontrol seti ile donatılmış); Dokunmatik ekran aynı zamanda, kullanıcıların ürün isteklerine göre tasarım ve tadilat yapmaya elverişli hassasiyet, senkron faktör ekleyerek, kayıt hızı, kayıt parametresi parametre seti sağlayabilir.

Parçaları Kurutma:

Odası modu: Güçlü püskürtme rüzgar, üç katmanlı sıcak hava kurutma (verimli battaniye uzunluğu boyunca 54m pass)

Isı kaynağı: yağ ısıtma

Adet: 4-8 odaları

Fan iletimi dolaşan: Motor yatay tip termostabilite F-düzey, uzun yağ dolgu maddesidir.

Ekran kemer: Teflon ızgara termo direnç ≦ 250 ℃

Odası ana yapısı:

Besleme modu: düz besleme.

Odacık ve anabilgisayar arasındaki mesafe: ≤500mm

Battaniye geçen modu: battaniye ile bölme 3 katmanlı geçen

Odası uzunluğu: haznesi uzunluğu 3m / bölme modüler tasarım olduğunu

Sirkülasyon fanı: Bağımsız dolaşan fan ile donatılmış Her bölüm odası, fan motorunu dolaşan 7.5KW (AC frekans dönüşüm kontrolü 15Kw * 6 odacıklı) 'dir,

Hava miktarı ve hava püskürtme: Her bölme hava miktarı 12500m ³ / h hava püskürtme borusu püskürtme hava üst ve alt (üfleme kafa üst battaniye baş, yukarıdan aşağıya doğru orta battaniye darbe), ağız püskürtme havalı rehberlik ile gelen etrafında Bölme kare yapısı, maks. Hava hızı 8-12m / s'dir.

Ekran kemer qty: Bir adet, İthal Amerikan, ekran kemer bağlantı tipi hızlı sökme kuplaj çekilmesi cam elyaf malzeme, Teflon, iç işlenmiş, güçlendirilmiş kenarı ile kaplı güçlendirilmiş yüzey;

Ekran kemer sapma arıtılması ve gerilim cihazı: İki limitli her ekran kemer sol ve sağ tarafında bir limit sapma düzeltici mekanik anahtarı benimser devreye, başka bir ekrana kemer sapma koruma kontrol, ekran kemer sapma düzeltici pnömatik sapma düzeltici, gerginlik sol olduğunu Ve sağdaki iki silindir germe; Ekran kayışı canlı rulo dikişsiz çelik boru yüzeyli çinko kaplamadır;

Radyatör: İki radyatör ile donatılmıştır odası (yayılan boru * 1100mm ф58mm olduğunu, iç boru ф32mmR çelik boru, 2 mm, ön ve arka çapraz düzenleme duvar kalınlığı, toplam 40 yayılan alanı 120 m ² / bölüm alüminyum boru haddeleme filmi türüdür) .

Max. Odanın sıcaklığı: 150 ℃ ~ 220 ℃, ayarlanabilir;

Odası sıcaklığı: Raf, kapı tahta kalınlığı 1.2 mm Q235 soğuk rulo sac oluşan çelik konstrüksiyon ifade etmektedir; Termal koruma kaplama kalınlığı 100 mm, süper ince yarı sert cam elyaf plakası (üst ve alt oda içerir);

Sıcaklık kendi kendini otomatik kontrol sistemi: Ön ve arka odaları sıcak yağ elektrik kontrol valfı, sıcaklık kontrolü aracı ile PT100 platin -nikel direnci tarafından kontrol edilen sıcaklık iki takım;

Odası egzoz fanı: Standart santrifüj egzoz fanları üç set, motor gücü 2.2kw * 3;

Odası sürüş sistemi: odacık iletim cihazı (Japonya Ichinose) iki takım ihtiyacı bir set odası ekran kemer iletim, başka çizmek çıkış iletim (motor 7.5kW, redüktör ve frekans dönüştürücü dahil) (motorlu 2.2kw, redüktör ve frekans içerir dönüştürücü);
