Rotary Screen Halı Baskı Makinesi 1-18 renk Açık tip manyetik çubuk baskı

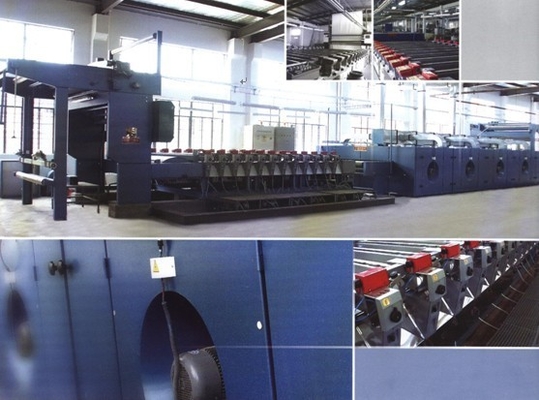

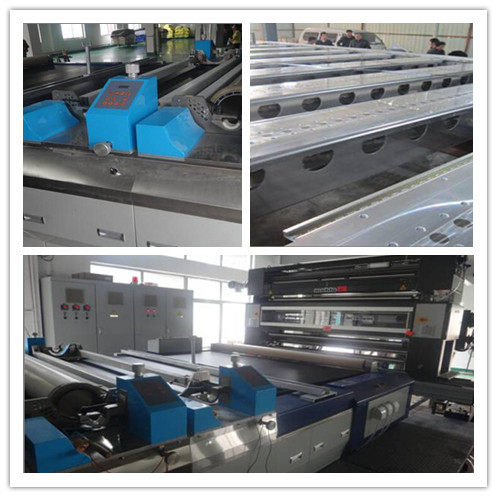

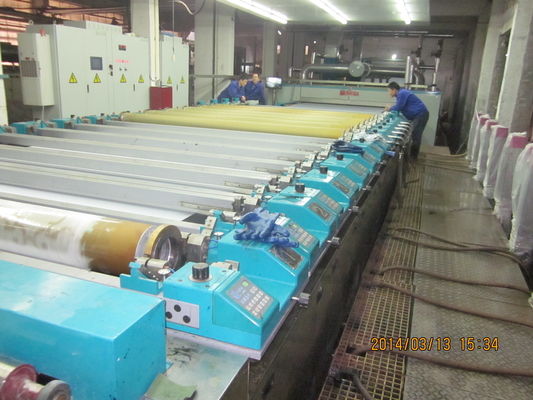

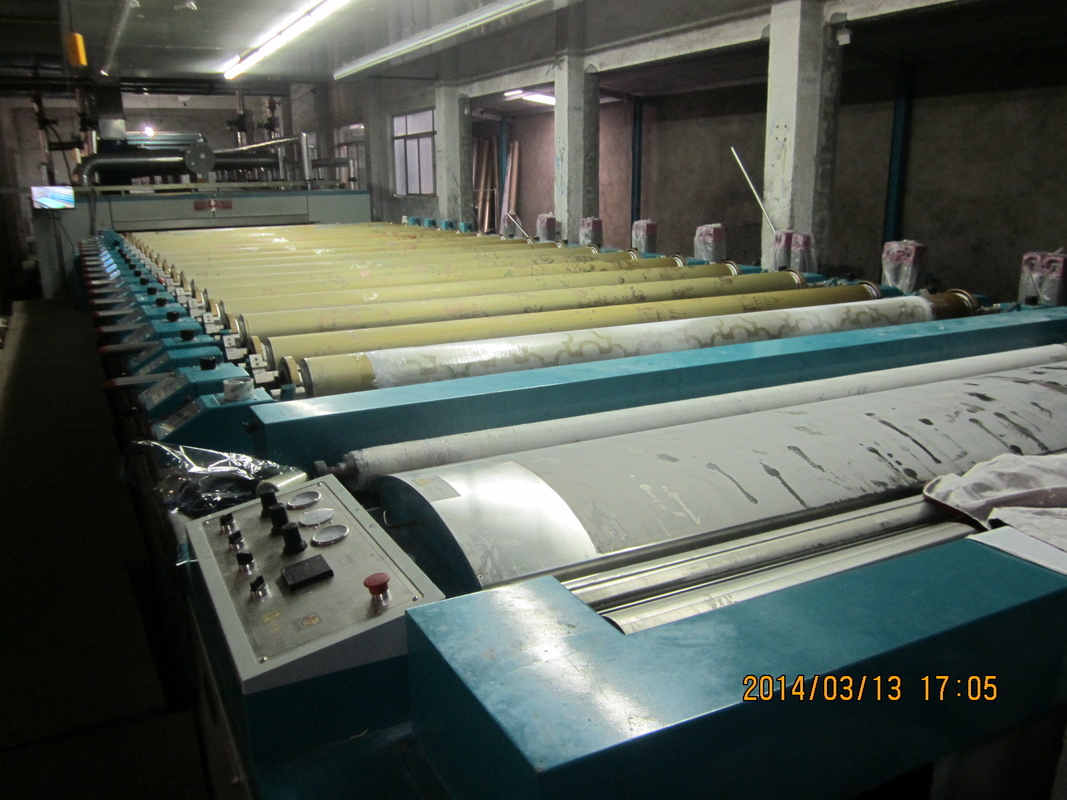

Halı için KD180-600 Döner Serigraf Makinesi

Model: KD tip 1-12 renk-4-8 odaları

Süreç akış: besleme → hizalanması → baskı

Ana teknik parametre ve model:

1. Makina yönü: sağ taraftaki makine (sağdaki taraftan besleme şanzımanına)
2. Makine nominal genişliği: 1800-6000mm (Maksimum işlem elyaf genişliği 5700mm)
3. Battaniye hızı: 1 ~ 100 m / dak (Tasarım hızı1 ~ 120 m / dak)
4. Renkli adet: 1-18
5. Ekran silindiri tekrarlaması: 640mm-914mm-1020mm
6. Baskı modu: Açık tip manyetik çubuk baskı
7. İletim modu: ekran kafaları servo bağımsız iletim.
8. İletken bant kendi kendine boşaltma

Makine yapısı:

Yüksek kaliteli kutu tipi blok yapı, 6 renk / kesit, toplam 3 bölüm, 18 renk, azalan makine aralığı, artan mekanik mukavemet. Çerçevenin altında, kaynak için uluslararası B-tipi şekil çeliği benimser. Tam makinenin sağlamlığı ve istikrarını geliştirmek.

• Ana tahrik: Standart azaltma kutu sürücü, baskı iletim bandının yüksek kalitede. Tahrik makarasının yüzeyi dokuma işleme ve plaka nikel fosfor öğütür. Yüksek kaliteli baskı sağlayın. Basit mekanik yapı, bakımı çok kolaylaştırır.
• Iletim bandının sapma düzeltici: kılavuz kasnak dayalı iletim bandının kararlılığı, zamanlama çapaklarından ve doğru iletim bandı yüklemesinin iyi koşullar altında, bu organizasyon iletim bandının emin dengeli çalışmasını tutabilirsiniz.
• Manyetik tablo: profesyonel manyetik tablo düzgünsüzlüğü, prensibi baskı nüfuz sağlar, manyetik tablo elctromagnetic tip bobin son tasarım CAD-CAM, yüksek hassasiyetli mekanik kontraktürü baskı patı eşit nüfuz yapar, hiçbir sol, orta, sağ chromatism, ücretsiz bakım.
• Kaplama: termoplastik veya hydrosol (müşteri her türlü seçer), tutkal kalınlığı ne zaman kaplama ayarlanabilir.
• Ekran kafa ayna: Yüksek çekme düzlem rulman zorla yön için uygun olduğunu ve ömrünü artırmak.
• Yapıştır pompası: Paslanmaz çelik pompa gövdesi, manuel ve otomatik kontrol tipi, macun, sıvı sensör kolu ve PLC aracılığıyla Seviye kontrolü ile donatılmıştır.

Baskı iletme bandının ana tahrik sistemi:

CAN teknolojisi ve 485 iletişim, alttaki verileri merkezileştirerek üst bilgisayarda işliyor, hız kontrol modu ve kontrolü her ekran kafası servo motoru, baskı verimliliğinden emin olmak için senkronize baskı elde etmeyi başarıyor. Tüm bilgiler insan bilgisayar arabirimi aracılığıyla müşterilere gösterildi, işletilmesi ve yönetilmesi kolay. Bu sistem, yüksek sıcaklık, yüksek nem, güçlü korozyon, güçlü parazit koşullar altında güvenilirdir.

Ekran kafasına bağımsız sürücü:

1. Servo motor, döner ekranın 360 ° lik dairesinde yüksek hassasiyette kayıt etmesini kontrol edebilir, birikmiş hata kodu farkı 0.08mm'dir. Ana işlem panelinin kontrolörü, değişimi kolay ve doğrudan değiştirmek için değiştirebilir.
2. Yüksek performanslı transdüser işlemi enkoder hızı kapalı döngü kontrolü. Diğer transmisyon motorları evrensel dönüştürücü kullanır; Sistem eşzamanlı kontrol hassasiyetini sağlamak için analog miktar türünü dijital nicelik tipi sisteme dönüştürür.

El aleti iç ve elektronik kontrol: Bağımsız servo motor ile donatılmış baskı üniteleri, AC servo sürücü gelişmiş, yazıcının emin baskı hassasiyetli tutmak için fiber optik iletişim yoluyla her birim donanımlı genişlik prefabrik kablo konektörü, Elektrik sistem bakımı için çok kolaydır.

Ana bağlantı kutusu: gerilim kontrolü, devre dağılımı, oda sıcaklığı kontrolü vb için kullanılabilir

Operasyon ve izleme sistemi:; makine hızı, çıktı, duraklama ve teknolojik parametre vb merkezi ekranın dokunmatik ekran merkezi kontrol (ek olarak bir dokunmatik ekran ile birlikte tuşla kontrol seti ile donatılmış); Dokunmatik ekran aynı zamanda, kullanıcıların ürün isteklerine göre tasarım ve tadilat yapmaya elverişli hassasiyet, senkron faktör ekleyerek, kayıt hızı, kayıt parametresi parametre seti sağlayabilir.
