Pamuklu ve lifli kumaşlar için kaplama fonksiyonlu sıcak hava pim plaka dikiş makinesi

Pamuklu ve lifli kumaşlar için kaplama fonksiyonlu sıcak hava pim plaka dikiş makinesi

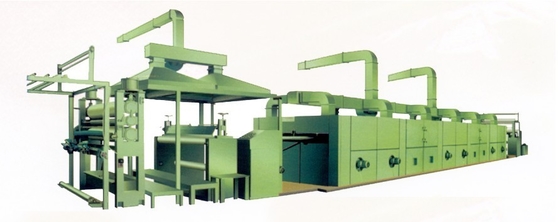

KZM-320 sıcak hava stent ve kaplama makinesi

Uygulama:

Bu Makine, pamuk, polyester pamuk / kimyasal elyaf ve dokuma kumaşın kaplanması ve kurutulması için uygundur. Gelişmiş küçük dolaşımlı modüler kurutma odası (Alman Montfort'un kopyası, monte edilebilir), kızılötesi kenar algılama sistemi. Bütün makine, AC frekans dönüştürme iletimiyle ve TV izleme aygıtlarıyla donatılmış köprü kontrol paneli tarafından tahrik edilmektedir.

Teknik proses akışı

Açık genişlik besleme (elektrikli kenar emme) → kaplama kafası → köprü tipi transmisyon kutusu → kızılötesi kenar algılama → pim plakası → 2 odacıklı kurutmaya → soğuk su silindiri soğutma → merkez yuvarlama çekişi

Ana teknik Parametre:

1. Tip: pin plate stenter
2. Makine yönü: sol veya sağ el (müşteri karar verir)
3. Makine hızı: 25 ~ 80m / dak
4. Makine nominal genişliği: 3200mm
5. Modülasyon modu: Tüm makine aksları modülasyonu, her odacık el modülasyonu isteğine göre de
6. Tasarım sıcaklığı: balta 220 ℃, sıcaklık otomatik kontrol cihazı ile
7. Isı kaynağı: ısı transfer yağları
8. Ray: 20 # pik demir, yağ damlacığı yağlama demiri ve zincir tarafından dökülür.
9. Kumaş giriş ve çıkış yöntemi: açık genişlik, merkez yuvarlanma
10. İletim yöntemi: AC frekans eşzamanlama iletim
11. Oda sayısı ve sirkülasyon paketi miktarı: 2 oda (her biri 3m), 4 adet × 4KW sirkülasyon fanı.
12. Ana iletim gücü: 22kw.
13. Toplam güç: 30kw (çalıştırma gücü)

Makine yapısı:

1. Besleme çerçevesi: Besleme borusu, kumaşla sıkıştırılmış çerçeve, elektrik kenarı emişi, kumaş kılavuz rulo, kanal çelik çerçeve vb.
2. Sıcak hava küçük sirkülasyon havası baca üzerinden başa baş, üst ve alt hava bacasının hava miktarı, 2 yapı blok odası ayarlanabilir.
3. Her oda bir radyatör, 2 sirkülasyon fanı, yüksek ısıya dirençli motorla sürülür.
4. Ağın radyatör önüne filtrelenmesi, durdurulduktan sonra temizlenmesi kolay, ısı verimliliğini arttırıyor.
5. Ana transmisyon ve raylı sistem: demiryolunu besleme ve boşaltma, 7.5KW AC motor sürücüler, dişli kutusu, zincir dişli kutusu yoluyla tahrik zinciri, çelik levha ray üzerinden pin plakası veya klips, sabit gerilim cihazı ile stabil zincir, zincir. Ray modülasyonu toplu tahrik, odanın her iki ucu sadece mikromatik bir ayardır.
6. Soğutma ve çıkarma sistemi: soğuk hava soğutma ve soğuk su silindiri soğutma, haddeleme dışarı besleme.

Temel yapılandırma:

1set'te açık genişlik besleme

Kaplama makinesi 1set

Soğutma makinesi 1set

Merkez çevirme cihazı 1set

Müşteri öz bakım parçaları:

1. Su, buhar boru hattı ve kazan.
2. 5,88 × 105 Pa basınçlı hava.

3. Üst kapak tahtasından hava hortumu, fan ve deniz aşırı hava hortumunu tahliye eder.

4. Kabloyu elektrik kumanda kabininden denize kadar besleyin.

Kaplama makinesi için profesyonel bıçak

Açıklama:

1. Bu makine çeşitli kategorilerdeki tekstil kaplama ürünlerine bıçak kaplama, kurutma, şekillendirme ve bant ambalajlama gibi teknolojiyi işleme koymak için çeşitli pamuk ve lif tekstili için uygundur.

2. Profesyonel tungsten karbür kaplama makinesi bıçakları yatıyorduk

A: keskin bıçak B: kare ağız C: damla damla D: J-bıçak

E: yarım boru şeklinde F: virgül silme bıçağı G: hilal H: dirsek
