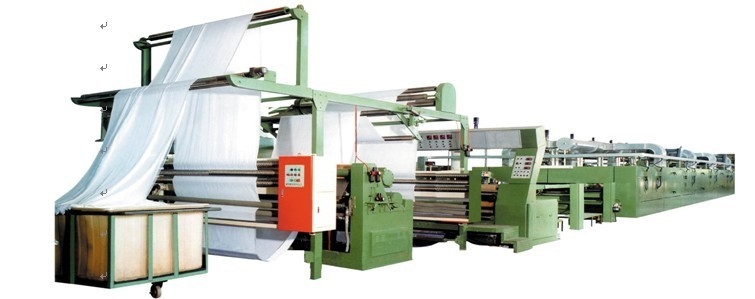

KZM-220 Örme Kumaş Sıcak hava germe ayar makine

(transfer yağı sistemi) Chambers 5 bölümleri

İşlem:

Açıklık girişi → sıkı kumaş çerçeve → kızılötesi kenarlı, merkezleme → palet mafsalı → otomatik atkı düzleştirici cihaz → alt aşırı besleme vidası → üst aşırı besleme → E + L kenar algılama kenarı → E + L dört parmak kenarı kesici aygıtı → pinning → ısıtma ayarı için bölme → hava soğutma → sıkma → su soğutma φ570 * 2 → kompansatör, E + L kumaş kılavuz cihazı → kesikli toplama (J-kutusuna salınım kırpma) / Katlama

Giriş bezi bölümü:

1. MH591-220 palet mangle

2. otomatik atkı düzeltici cihaz

3. Ana kumaş: dokuma kumaş

4. Nominal genişlik: 220 Cm

5. Verimli genişlik: 70-200 Cm

6. Mekanik hız aralığı: 10-100 M / dak

7. Isıtma kaynağı: transfer yağı

8. Taşıyıcı zincirler: pin plate zinciri

9. Hava basıncı: 0.5mpa'nın üstünde

10. Üst aşırı besleme aralığını besle: -10% - 30%

11. Aşırı besleme aralığını azaltın: -10% - 30%

12. PLC: Siemens, Almanca

13. Frekans dönüştürücü: ana sürücü Siemens, fan frekansı dönüştürücü: Danfoss Danimarka "HOLIP"

Giriş bezi bölümü:

Üniteye 1. Yüksek giriş bez

E & L Kumaş kumaş kılavuz sistemi

Dönme gergi makarası ve ayar kolunun uzatılması dahil olmak üzere uzun kol 1400mm uzunluğundadır.

Uzun kolun içinde bir taub.

İki tahrik genişletme silindiri (ayırıcı ayırma silindiri)

Sensör kartının genişliği

Bir çift merkez kılavuz silindiri, yüzey birçok levha içerir, bunlar yanal olarak hareket ettirilir.

Yardımcı ve tahrik bileşenleri

Kuru veya ıslak bez

2. Kumaş kılavuz cihazı

Yüzen döner gergi dengeleyici, palet mangle hızını kontrol edin.

Palet mangle: MH591-180

3. iki silindirli palet mangle

1. eğme silindiri tipi
2. Raf kirişlerinin kaplanması ve korunması
3. Paslanmaz çelikten saptırma rulosu

4. İki büyük çaplı silindir basıncı, üniform ve etkili sıkıştırmayı garantiler.
5. Sıkıştırma silindirleri:
6. Aktif sıkıştırmalı silindir kaplı sert kauçuk, 85 ° kıyı sertliği
7. Pasif basınçlı rulo ile kaplanmış sert kauçuk, 80 ° sertlikte sertlik

8. Aktif sert kauçuk rulo, 11kw motor sürücüsü

4.padder karıştırma kimyasal tankı

1. Pnömatik kaldırma ve indirme
2. Seviye kontrol cihazı ile seviye kontrolü
3. Makaranın genişliği: 1800mm

4. Silindirin çapı: 350mm

5. 7 ton'a kadar toplam sıkma gücü.
6. Deponun hızlı drenajı için boşaltma cihazı

5. Atkı düzelticisi

Yatay dönüş zinciri ile birlikte dikiş makinesi ayar makinesi

6. kumaş besleme ve aşırı besleme aygıtı

Bez besleme platformu ve çalışma platformu

Üst çekiş silindiri, alt çekiş silindiri

2.2kw iki çekiş makaralı sürücü

Dişli kutusunu kumaş arasındaki gerginlik iletkenliğini ayarlayan iki çekişli silindiri kullanın

Aşırı besleme maksimum tasarım oranı +% 40

Konveyör zinciri hızı ile karşılaştırıldığında

İki genişletici silindir, 1,5kw sürücü

Paslanmaz çelik spiral dövmeler

İki atkı elektrikli ayarlanabilir silindir, 4 × 0.18kw sürücü

Üst çekiş makarasının altına yerleştirilen bir kılavuz makara

7. Metre Köprüsü - bez besleme bölümünün alanında yer alan.

8. Kumaş besleme cihazı

İki pinli fırça aşırı besleme aygıtı, kumaş kenar germe aygıtı

Sol ve sağ bağımsız düzenleme

2 × 0,37kw sürücü

E + L kenar sıkıştırıcı aygıtı

9. Kumaş konveyör donatılmış yüksek teknoloji zincirleri

Kumaş giriş pisti uzunluğu 4500mm

Bir tel kaynak genişliği modülasyonu ile bağlanır,

Push kumaş kenar fırça kumaş girme alanına yerleştirilir,

Pnömatik zincir gergisi,

Odanın içindeki zincirler ve izler

Zincirli koaksiyel sürücü

Yatay dönüş zinciri maç pim plakası, zincir dayanıklı yağlama,

Kumaş çıkışı platformu

Ayırma kılavuz silindiri

10. Elektrikli zincir genişliği ayar cihazı

Uzatma alanı içerisindeki bir vidanın, 0.55kw tahrik

Dört vida sıcak bir odadaymış

Bir vida kumaşın dışına çıkıyor, 0.55kw'luk tahrik

Kumaşa girip çıkıp genişliği gösterilir

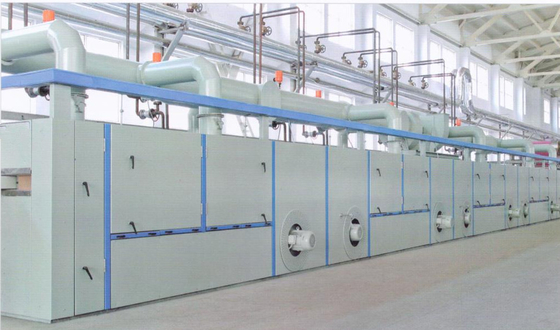

11. Isı odası

Oda çerçevesi, 6 # açılı demir ve 8 # kanallı çelikten kaynak yapılmaktadır.

5 ocak gözü, odanın her biri 3000 mm uzun

Isı yalıtımlı kapı, yalıtım malzemesi ve sızdırmazlık için kullanılan silikon lastik şeritlerle doldurulmuş, 100 mm kalınlığında, 1.2 mm soğuk haddelenmiş çelikten imal edilmiştir.

Etkin ısı yalıtımı özellikleri ile

Çift filtreler, üst seviye filtreler cihazın çalışmasından temizlenebilir, kapıyı açmayın ve aşağı indirin

Alt bölmeli filtreler havalandırmayı korur

CAD akışı KLD yumuşak tip püskürtme prizi

Havaya akış tasarımı

12. Sıcak kamara öncesi ve izolasyon odası sonra

Kumaşların girişi ve çıkışı rüzgar geçirmezdir.

13. alt ısı yalıtımı

100 mm kalınlığında mineral elyaf ile özel izolasyon panelleri

Sıcak haznenin altına yerleştirin

14. Dolaşımlı hava sistemi "çift kanal"

Üst ve alt kanal ve manuel hava akışını ayırma.

5 sıcak hazne, her haznede 2 sirkülasyonlu fana sahiptir.

FM doğrudan motor ve fana bağlantı, güç 7.5kw / 1740rpm, maksimum hız 1740rpm.

5 set frekans modülasyon cihazı, her güç 15kw.

15. Koruyucu sistem

Kesinti, kumaşa hava akışı darbelerini otomatik olarak keser

Açtığınızda, otomatik sıfırlama bellek sistemi

16. Isı sistemi

Isı transfer yağı

Max. Sıcaklık: 220 ℃

17. Egzoz cihazları

2 takım egzoz fanı, frekans modülasyonlu motor tahriki.

Her motor gücü 3kw'dir.

18. Soğutma alan CAD akışı -Spray hava çıkışı

1000mm Uzun, tahrik motoru doğrudan bağlı

Güç 5.5kw'dir. Döndürme hızı 1500rpm

19. Elektrikli cihaz yapılandırması

Tüm kumaş konveyör tahrikleri frekans kontrol motorunu benimser

Normal durdurma ve acil durdurma,

Kontrol tamamen yavaşlamaya yavaşlıyor

Kumanda cihazı ve ekipmanın izlenmesi kumaş girme alanı ve kumaş alanı dışındadır.

Elektrik kutusu

Telin ön düzenlenmesi, 40 ° 'ye en yüksek sıcaklığa ve bağıl nem oranına uygun tasarım% 90

Konveyör tahrik motor kablosu kumaşı

Diğer küçük elektrik kabloları

Sirkülasyonlu fan kablosu

Kontrol kabloları, kullanıma hazır haldedir.

Kumaş çıkışı bölümü

20. Kumaş platform ve çekiş makaraları

3kw Sürücü

2 su soğutma silindiri, her çap 570MM

J - kutu bezi dışarı

21. Kumaş sayaç ölçer

22. bez verme cihazı (istifleme ve örme kombine cihaz)

Traksiyon merdaneleri ve merhem ile kumaş bağlantılı ve izolasyonu sağlamak için birlikte çalışın

Kumaş gerginliği ayarlanabilir

Örtü alanı 1000 mm

Bantlama cihazının çapı 1500 mm

23. Yüksek performanslı statik eliminasyon

Bir iyon çubuğu, dozajlama cihazındadır.

Araçlardan 24. Bir takımları

25. Bir yığın yıpranma parçaları

Boya

Parlak mavi boya, mavi (RAL5007) için enstrüman paneli ve hazne kabini bileşenleri
Bazı özellikler, gümüş-gri boya üzerindeki boya veya galvaniz kaplama, gri dolap gibi tutarlı bir pas önleme özelliğine sahiptir.
