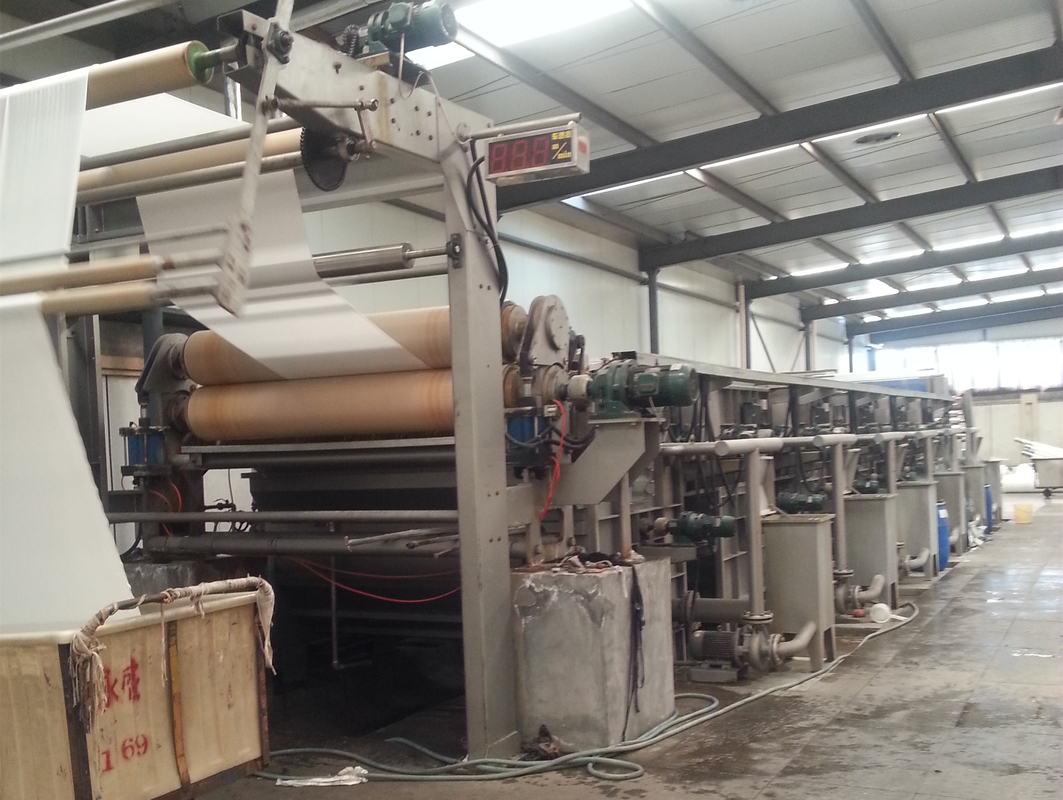

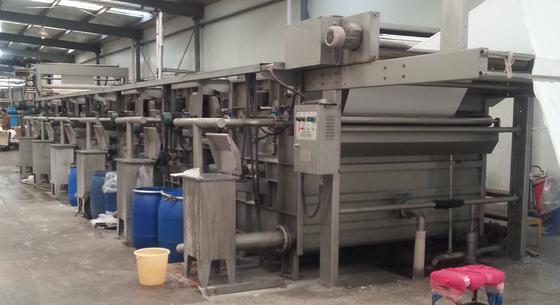

KD-200 tipi Örme No-gergin Çamaşır Makinesi

Ekipman Akışı:

Açık genişlik besleme çerçevesi - fotoelektrik çevirme merkezleme makinesi - MEX812F yüksek verimli drum damla yıkama kutusu * 6-XLP681F iki silindirli sızdırmazlık tipi papuç * 6 - püskürtme borusu - vakum su emme cihazı - TM05-02C sarkık takım çıkarma çerçevesi

Ekipman performansı

Makine genişliği: 2000mm

Makine yönü: sol veya sağ

Makine hızı: 20-30m / dak (ağartma hızı: yaklaşık 8m / dak)

İletim yöntemi: AC frekansı, PLC kontrolü

Su tüketimi: 0.5 ~ 1m³ / h

Buhar tüketimi: 150 ~ 200kg / s

Güç tüketimi: 36kw / h

Ekipman Yapısı Feauture:

TE08-01 açık genişlik besleme çerçevesi

C tipi Çelik çerçeve, kumaş sıkı bağlantı, boşluk köprü kılavuz silindiri.

Fotoelektrik çevirme merkezleme makinesi.

MEX812F yüksek verimli davul damla yıkama kutusu

Kutu uç plakası 3mm paslanmaz çelik plakadan yapılmıştır, lazer kesim, NC işleme, Yüzey vuruşlu patlama ile işlenmiştir.

Kumaşın üst kısmına hasır çapı Ф750 mm olan üst silindirik damla yıkama silindiri (büyük çaplı), damla yıkama borusu 4'ü tarak makarasının üstündedir.

İki alt sürme kılavuz silindiri (büyük çap), kılavuz silindir çapı Ø250mm, iki kılavuz merdaneler bağımsız yıkama tankındadır, yıkama verimliliğini arttırmak için losyon geri akışlıdır. Losyon, kılavuz makaranın 130mm üstünde yüksektir, bu, yüzey boyaması ile Losyon ve kesme noktaları mesafesini azaltın (kumaş tarak makarasına girin) maksimum limitte kumaşın senkron çalışmayı rahatlattığından emin olun.

Mesh silindiri ve BWD2-43-1.5 motor redüktörü tarafından sürüklenen iki büyük çaplı kılavuz rulo, benzersiz tahrik tasarımı kumaşın senkron çalışmasını rahatlatıyor.

Aşırı kılavuz rulo çapı Ф150mm, 2mm paslanmaz çelik plaka ve 2mm karbon çelik kompozit kaplamalı rulo, hafif ve iyi bir dinamik denge verimi ile kumaş düşük gerilim altında çalışabilir.

Mesh rulo, büyük çaplı kılavuz rulo, excussive kılavuz rulo paslanmaz çelik yatak bloğu, dış rulmanlar, Ф50mm mechnical mühür benimsemek, azami kumaş çalışma gerginliğini azaltmak.

Alçak gerginlik gerginlik çerçevesi, yüksek hassasiyetli pnömatik kontrol valfı, alet, hava silindiri kontrolü ile damla yıkama kutusu, kumaş gerginliği dağıtımının siginalın doğru, yüksek hızda, hassas olmasını sağlar.

Gerginlik çerçevesi, yüksek hassasiyetli FJS-R tipi açısal dönüştürücü ile sinyal geribildirimini çalıştırır.

Damla yıkama kutusu, losyonu temizlemek ve kumaşın tamamen yıkanmasını sağlamak için losyon kullanım oranını, düşük enerjiyi ve tüketimini artırmak için dinamik filtre sirkülasyon kutusu ile donatılmıştır. Sirkülasyon modeli: santrifüj boru hattı pumb 100BF100, akış hızı: 100 m³ / saat, 4KW.

Venturi direkt ısıtma borusu, üniform ısı ile dahili, gürültüyü azaltın.

Geri akış ağzı ile donatılmış damla yıkama kutusu, kutuya geri akış kutusu, pnömatik su giderme, hızlı ve kullanışlı ulaşmak için.

Üstü, kolay temizlenebilen kapıyı açın.

Sıcaklık kendini kontrol, 95-98 ℃ ± 3 ℃, düşük enerji ve tüketim, kolay

Sıcaklık göstergesi, yüzeyi ve zemini 45 ° 'ye kadar yerleştirilmiş kutu tarafı, gözlemlemesi kolay.

Sağ ve sol sertleştirilmiş cam kapı, iç koşulları gözlemlemeye elverişlidir.

Halka şeklindeki kauçuk sızdırmazlık şeritleri, termostabilite, iyi sızdırmazlık, asit ve alkali korozyona sahip silikon kauçuktan yapılmıştır.

XLP681F iki silindirli conta tipi padder

Tüm sızdırmazlık yapısı, kutu, palet, tahrik ipliği ayırıcı rulo, alçak gerginlik gergi kasası.

Kutu uç plakası 3mm paslanmaz çelik plakadan yapılmıştır, lazer kesim, NC işleme, Yüzey vuruşlu patlama ile işlenmiştir.

Üstü, kolay temizlenebilen kapıyı açın.

Padder tahrik rulo paslanmaz çelik rulo, çap Ф220mm, pasif BNR rulo 2.2KW AC motor tarafından sürüklenen çelik rulo, çap Ф250mm, basınç 3t üst kısmındadır.

Tahrik mili ayırıcı rulo çapı Ф125mm, tek sürükleme.

Alçak gerginlik gerginlik çerçevesi, yüksek hassasiyetli pnömatik kontrol valf, alet, hava silindiri kontrolü ile mühürlü kutu, kumaş gerginlik teslimat siginal sağlamak doğru, yüksek hızda, hassas.

1. Yüksek hassasiyetli FJS-R tipi açısal transdüser ile çerçeve çalıştırma sinyali geribildirimi.

İkinci padder dolgu noktasının arkasında püskürtme borusu ve vakum emme cihazı bulunur.

Elelctric kontrol dolabı:

Püskürtme kabini kabuğu, aydınlatma cihazıyla birlikte üstte yaymak için eksenel akışlı fan bulunmaktadır.

Schneider dönüştürücü, toplam makine AC frekansı hız ayarı kontrolü.

Schneider anahtarları, kontaktör, kesici ve diğer ana elektrik elemanları ünlü markadır.

Kullanıcı kendi kendine bakım parçaları:

Temel, montaj malzemesi, büyük aletler, kürek vinci;

Toplam boru hatları; net, hafif, hava kompresörü;

Kumaş arabalar, A-çerçeve, kimyasal boyalar yükleme sistemi
