KD-LMA047 Desise yıkama ve kurutma aralığı / Buharlı çamaşır makinesi

Uygulama

Makine pamuk, kenevir ve karışımlarının buharla yıkanması için kullanılır.

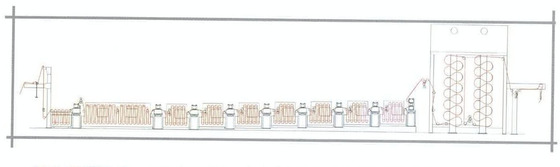

Süreç akışı

Giriş genişliğinde ---- temizleme kutusu ---- HFM512 2 silindirli palet ------ 2 grup (MH919 buharlı yıkama kutusu + HFM512 2 silindirli palet) ----- (MH915 buharlı yıkama Kutu + HFM5122-silindir paderi) × 4 grup ----- MH915 buhar kutusu + HFM513 3 silindirli palet ------- MH616 kurutma makinesi (30 silindir kurutma silindiri) ---- çıkışa salıncak

Ana teknik parametre

1. Makine Genişliği: 2000mm
2. Hız: 15 ~ 70m / dak
3. Işlem hızı: 15 ~ 55m / dak
4. Basınçlı hava basıncı: 0.4 ~ 0.6mpa
5. Sürücü: çok frekanslı senkronizasyon birimi hız sürücüsü
6. Desizing yıkayıcı kase miktarı: 9 kaseler
7. Miktar Kurutma silindiri: Φ570mm 30 adet
8. Tahrik: AC frekans motor tahriği
9. Kontrol cihazı: PLC
10. Güç kurulumu: 32kw
11. Şekil boyutu (L * G * Y): 29825 × 2800 × 4800mm

Ana yapı özellikleri:

• Giriş cihazı

Giriş çerçevesi, kumaş gericisi, kılavuz silindir, kenar kılavuzlayıcı vb. Ile donatılmış çelik plakadan yapılmıştır.

• Padder

HFM512 2 silindirli palet: 3 tona kadar nominal basınç, tek sıkıştırma büküm, pres tipi alt silindirler kullanılarak üst silindirler, inverter motor redüktör transmisyonu, çelik rulo çapı 225mm, dış kaynaklı 2mm paslanmaz çelik levha ile tahrik edilen çelik silindirlerdir. Alt silindir kauçuk rulo, çap 250mm, kauçuk malzeme nitril-butadien kauçuk, kauçuk kaplama kalınlığı yaklaşık 18mm. Üst ve alt sıkıştırma silindiri gövdesi dikişsiz çelik borudan yapılmıştır, boru et kalınlığı 28 mm'dir. İletim gücü 2.2 KW'tır.

HFM513 3 silindirli palet: 5 ton'a kadar anma basıncı, çift sıkıştırma kenarı. Birinci ve ikinci silindirler kauçuk silindirler, orta silindir çelik silindirdir. Üst kauçuk rulo ana tahrik rulosu, çap 300 mm, kauçuk malzeme nitril-bütadien kauçuk, kauçuk kaplama kalınlığı yaklaşık 20 mm. İletim gücü 5.5 KW'tır.

• MH915 Buhar yıkama kutusu

① Paslanmaz çelik duvar plakası kalınlığı: 3mm, yönlendirici rulo Φ150mm

② Üst ve alt silindir arasındaki merkezleme mesafesi 1000 mm'dir, mekanik salmastra kullanır.

③ Kasa, su, akımlar ile sağlanır, Bakanlar arasında durma hareketi birleştirir ve iyi yıkama sonuçları ve ekonomik enerji tüketimi sağlayabilir;

④ Kutunun içinde doğrudan buhar ısıtması yapın, buharlı tüpü çift cidarlı, buhardan su dalgalanmalarına karşı şokla yönlendirin.

⑤ Kutunun içinde doğrudan buhar ısıtması yapın, buharlı tüpü çift cidarlı şokla buhardan su dalgalanmalarına yönlendirin.

⑥ Buharlı temizlemenin yararları: Düşük gerginlik, krep, düşük tüketim ve yüksek verimliliğin güçlü direnci.

• MH616 silindir tipi kurutma makinesi

Üç sütun, her sütun 10 kurutma, kurutma fırın çelik bir çerçeve yapısı, kapatma, anti-damla buhar ısıtma sistemi ile oblik üst, egzoz flamalar ile donatılmış kaldırıcı yapısı. Paslanmaz çelik 570 mm kurutma, tahrik kayışları, transmisyon kalkan çubukları. Drenajlı konsantre drenajın her kolonu bir termodinamik tip tuzak ve pisti yürüdü.

• Çıkış cihazı

Çerçeve çelik katlanmış plaka yapısı, merhametli bez kullanılmış bezden, dahili motor sürücüsüdür.
