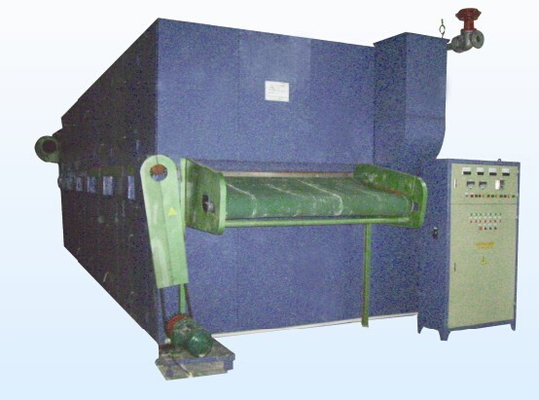

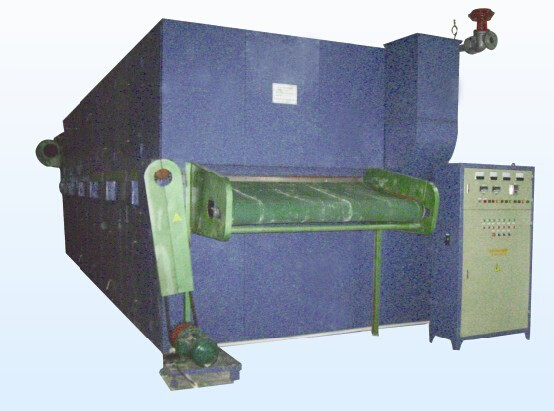

KD-R456 tipi döner perde kurutma makinesi

Uygulama

Bu makinede örme kumaşın ve dokuma kumaşın kuruması için aşırı besleme aygıtı vardır.

Çalışma prensibi

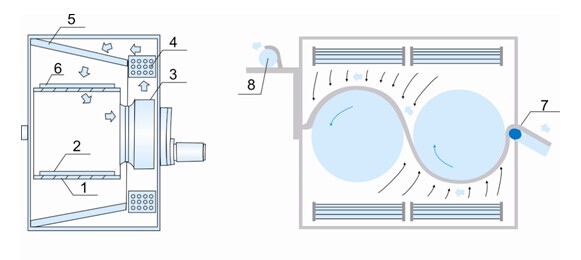

Rotary (part 1) delme silindiridir, döner perdenin yarısı conta plakası (bölüm 2) tarafından engellenmiştir. İki komşu döner tabla sayacı döndürür, sızdırmazlık plakası sabittir. Santrifüj fanı (kısım 3) ile ısıtıcıda ısıtıldıktan (bölüm 4), sirkülasyon için gri kumaş tabaka (bölüm 6) içine kılavuz plakası (bölüm 5) üzerinden hava ısıtıldıktan sonra, kılavuz plakası (bölüm 5) sıcak havayı griye eşit olarak dağıtır Kumaş genişliği yönü. Gri kumaş, iki döner ekranın birleşimindeki gri kumaş, ikinci döner ekranın yüzeyine kaydırılmış olarak, döner ekranın alt yüzeyi üzerinde hemen havayla emilen nakliye kafesi (bölüm 7) vasıtasıyla birinci döner ekrana gönderildi. Kuru gri kumaş, makinenin dışına iletilir. Kumaş düzgünce kurutulur, çünkü iki taraf da sırayla kurutulur.

Döner tablan kurutucudaki hava dolaşımı ilkesi, egzoz gazı dolaşımının ters akımlı çalışmasıdır. Arka döner perdeden tutulan ve sirkülasyon havasıyla karışan temiz hava. Isıtmadan sonra çevrim kullanımı, emilen kısımlar önce döner ekrana girer, sürekli ısıtılır, sonra su emer, havanın nemi kademeli olarak yükselir, santrifüj kuvveti ile dış makineye boşaltılan nemli, ıslak gri kumaş en nemli sıcakla buluşur Hava, daha sonra gri kumaşın nem geri kazanımı yavaş yavaş düşer, sıcaklık yükselir ve döner ekranın çıkışında daha düşük sıcaklık ile temiz hava ile karşılaşır, gri kumaşın sıcaklığı düşer.

Ürün Özellikleri

1. Müşterinin talebine göre, makine elle veya sağda bırakılabilir makine, tasarlanan hız 5-60m / dak. Maksimum çalışma genişliği 1800-2200mm'dir.

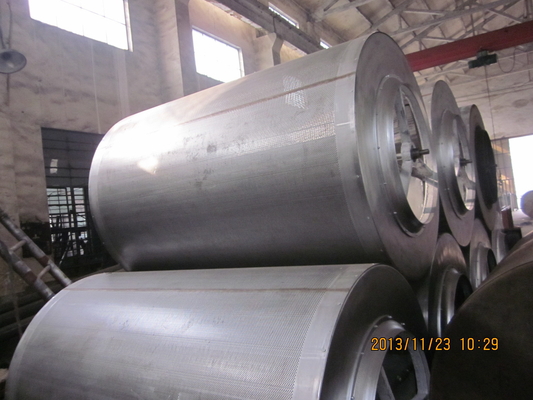

2. Dia. Döner perdenin 1400 mm, paslanmaz çelik plaka 2 mm kalınlığında, zımbalama 2 mm.
3. Fan: 1200 mm çaplı, 730 rpm'lik santrifüj fanları.

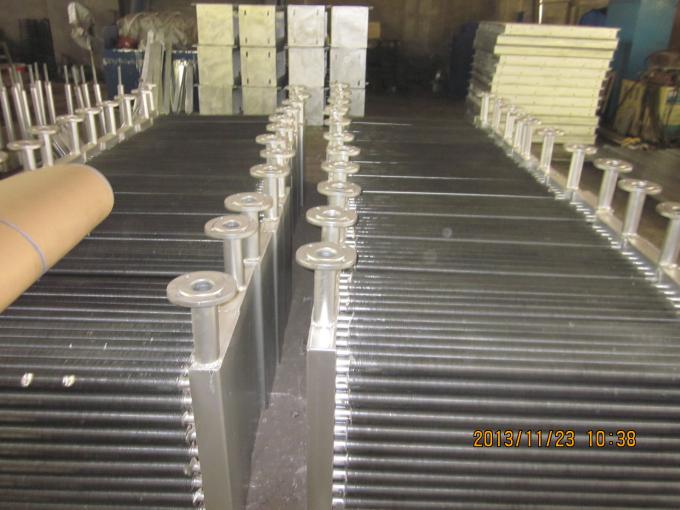

4. Isıtıcı: 25 x 2 çaplı, çok damarlı gerginlikle sarılı dikişsiz çelik boru, alüminyum bantla kaplı, 0.4 mm kalınlıkta, buharlı ısıtma veya yağ ısıtma tipi.
5. Netcom sürüş motoru, tahrik motoru, redüksiyon kutusu (Changzhou Jiangsu, Çin) 4kw-4P-7: 1, 1 set, fan motoru: 3 adet, 4P-11kw, 3 adet, 4P-7.5kw (besleme ve çıkış iki iletimde )
6. Makinenin dışındaki ısı koruma sızdırmazlık plakası 50 mm kalınlığındadır.

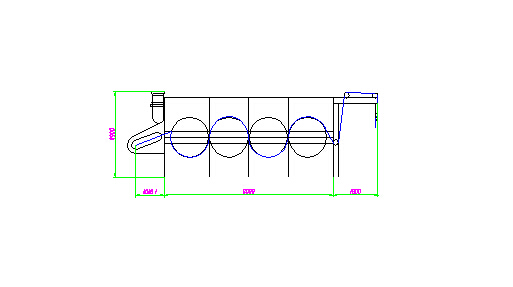

7. Şekil ebadı (çalışma genişliği 1800mm), büyük döner perde LWH: 12 * 4 * 2.9m.
8. Elektrikli cihazlar: elektrikli cihaz elemanı (CHINT Zhejiang) + 1 set 3.7kw frekans dönüştürücü + 18.5kw frekans dönüştürücünün 3 seti.
