Temassız Tekstil Sıcak hava Kurutma Makinesi sürekli titreşim kurutma

Temassız Tekstil Sıcak Hava Kurutma Makinesi sürekli titreşim kurutma

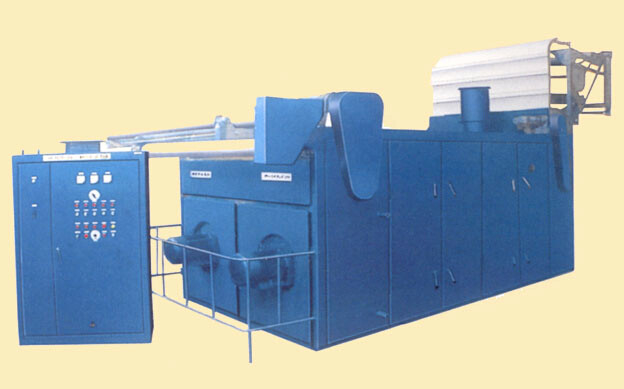

KD-874B Temassız Sıcak Hava Kurutma Makinesi

Uygulama:

Bu makine, temassız sıcak hava titreşimi prensibini benimser, gerginlik olmadan teslim edilir, kumaş sıcak hava dalga formu fırınlarda titreşerek kumaşın en düşük gerginliğini ve iç stresini sağlar ve yumuşak ve kabarık kalır. Havlu, örgü kumaş ve örme kumaş veya kadife, kadife vb ağır kumaşlara uygun özel

Ana spesifikasyonlar:

1. Çalışma genişliği: 2200mm
2. Kumaş içeriği: 28m
3. Tasarlanmış hız aralığı: 1 ~ 25M / dak (kalın kumaş), 1 ~ 65M / dak (ince kumaş)
4. Normal dönüş hızı: 6 ~ 10M / dak (kalın kumaş, 600 ~ 750g / metrekare), 25 ~ 55M / dak (ince kumaş)
5. Tasarım sıcaklığı: 125 ~ 145 ℃
6. Tasarlanan buhar basıncı: 0.588Mpa
7. Kurulu güç: 36KW
8. Makine ağırlığı: yaklaşık 10.5 ton

Makine Karakterleri

1 Makine ağırlıklı olarak lifleri kurutmak için tasarlanmıştır, kuruma kabiliyeti kumaş ağırlığı ile hiçbir ilgisi yoktur, sadece nem içeriği ile ilgilidir.

2Fiber için yumuşak ve kabarık efektler gerekiyorsa, çalışma hızını azaltmak gerekir. Yalnızca kurutma amacı gerekliyse, çalışma hızı yükseltilebilir.

3 Kumaş kurutulurken makine en yüksek sıcaklıktadır, daha sonra üfleyici enerji tüketimi sadece 20KW'dır, toplam tahrik gücü 26KW'dır, bu yüzden sıcaklığı kontrol etmek enerji tasarrufu, enerji tasarrufu, verimliliği artırmada temel rol oynamaktadır. Bu nedenle makinenin makul kullanımı ve uygun çalışma koşullarının seçilmesi büyük önem taşımaktadır.

Çalışma prensibi

Şekil l'de, kumaşın girişten çıkışa beslenmesi, aktif besleme silindirlerinin beş grubundan oluşur; kumaş aktarma işleminde gerilim taşımaz. Çünkü sürüş yönlendirme silindirlerinin sürekli iletimi, kumaşın yüksek aktarım etkisini ve sürecin otomasyonunu ve sürekliliğini gerçekleştirmek mümkündür. Hat hızının kumaşı, uygun hıza kumanda etmek için beş grup yönlendirici silindir, DC senkronize ayarlanmış motor iletimiyle kararlaştırılır. Kumaşın kurutulması ilkesi ısı transferine zorlanır, su molekülleri sıcak hava ile buharlaştırılır. Kumaş WMH874B - 180 tipi makineden geçtiği sürece, kumaş nemi buharlaştırılacak, kumaş parlak renk, yumuşak el hissi, kuvvetli kabarık his ve boşluğun tam efekti ile birlikte olabilecektir.

Şekil 2'de, temassız kurutma kutusuna giren kumaş, gevşek, yatay olarak sıkıştırılmış ve besleme yönünde dalga şeklinde olup, hafifçe, destekleyici rolü oynayan hava akışı kanalıyla temas halindedir. Dalga formu kanalındaki kumaş, herhangi bir metal yüzey ile yakından temas ettirilmeden dikdörtgen biçiminde bir kumaşta kumaşla teğet yönde sıcak havayla temas eden, sağdan sol sağa doğru kaydırılır ve boşluğu dikey yönde üfler, dolayısıyla güçlü bir şekilde Dikey yönde üfleme, boş, tamamen sıcak hava sol ve sağ üfleme sonrası fiber kumaş özellikle dikilebilir, lif sertleşme fenomeni kaybolur, ipliklerin sürtünme ve gerilme kuvveti ortadan kalkar, bu nedenle boş montaj tamamen güvence altına alınmıştır. Geliştirilebilir, iplik yumuşak ve kabarık hissi gösterir.

3, çünkü kumaş kanal oluklu dalga formu ve boru duvarın sürtünme kuvveti ve sıcak havanın kayma gerilmesi nedeniyle, gaz akışı aynı oluklu şekli gösterir, böylece sıcak hava şiddetli bir sinüs dalgası şoku yarattı Yuvarlak boru hattında, yüksek hız akışı kumaş dalgalı sarsıntıya neden olur ve kumaşa aktarır. Kumaşın sarkması, esnekliği, kumaşın kalitesi iyileştirildiğinden ve sağlandığından kumaşın tamamen gevşek olmasını sağlayın.

4, sıcak hava dolaşımı tek bir yönde bir halka akışı, kapalı bir döngü sistemi (eklenen sadece küçük bir miktar), bu nedenle hızlı ısıtma, ısı konsantrasyonu ve ısı tüketimi, özellikle giriş ucundaki sıcaklık yüksek, Isı verimliliğini büyük ölçüde artırabilir.

Yapı özellikleri:

1, Makinenin tüm pozisyonları, kumaş ve tüm kumaş kanalı ile hafifçe temas halindedir, düz, hafif, pürüzsüz gereksinimleri karşılayan yüksek kaliteli paslanmaz çelikten imal edilmiştir.

2, kumaş metal yüzey ile temas etmez, sadece hava akışı kanalını tamamen hareket ettirin. Temelde kumaşın temassız halde kalmasını sağlayın.

Şekil 3'de, transmisyon mekanizması ve bir kumaş dağıtım sistemi, kumaşın radyal gerilim kuvvetini olabildiğince düşük seviyede tutmaktadır.

4, kumaşın yüksek hızlı transferinden dolayı, kabarık kuruma sürecinde dalga şeklindeki hareketi muhafaza eder, yapının tüm köşelerini ve yüzeyini kaplayan belirli bir miktarda uçan diş ipi tabakası üretilir. , Bu termal verimliliği etkiler, bu nedenle plaka tipi filtreleme ağları, radyatörün önüne kurulur ve sıcak hava akışını arındırır ve hava ısıtma sisteminin hızını ve verimliliğini büyük ölçüde artıracaktır.

Şekil 5'de kabin kapalı bir yapıdadır, kabin kapısının kaplama plakası ısı yalıtım malzemesinden yapılır ve ısı verimini arttırmak için ısı geri dönüştürülmüş bir tertibatla donatılmıştır.

6, temel çerçeve, çerçeve çelik yapı ve kumaş temas parçaları parlatılmış yüksek kaliteli paslanmaz çelik malzemelerden yapılır, kurutma odası yüzey paslanmaya karşı önlemek için ısıya dayanıklı boya ile kaplanır.

7, makine, enerji tasarrufu, hızlı ısıtma, yüksek verim benzersiz avantajlara sahiptir. Enerji tasarrufu düşüncesi, yapıyı, makineyi daha az enerji kaybı, yüksek termal verimlilik kazandıran tüm ayrıntılarını kapsar. Enerji tasarrufu performansı dikkat çekicidir.

8, makine basit yapı, basit kullanım, uygun bakım avantajları, özel teknik işçi çalıştırmak için gerek yoktur.
