Desene ve ağartma için pamuklu kenevirleme ve ağartma makinesi kumaşı

KD-093B desizing & ovma ve beyazlatma makineleri

KD-093B Desizing & Ovma ve Ağartma Makineleri / Ovma ve Ağartma Makinesi / Desizing ve Ağartma için

1. Uygulama:

Bu makine, pamuk, kenevir ve karışımlarının kumaşını arındırma, ovma ve ağartma için kullanılır.

2. Teknik parametre:

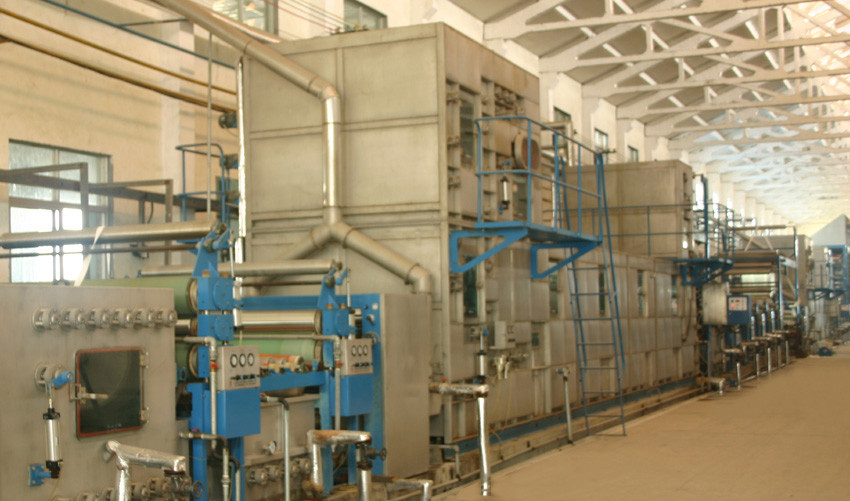

Besleme ve çekme cihazı (kızılötesi merkezleme) → MH502 saklama deposu + HFM512 çift silindirli padding → MH983 çift katlı kompozit buhar kutusu → orta besleme çerçevesi (infrared merkezleme) → (MH915 buharlı ve rondela + HFM512 çift silindirli ped) × 4 Gruplar → MH915 buharlı ve rondela + HFM513 üç silindirli palet → MH616 kurutma silindiri kurutma makinesi (3 sıra × 10 parça) → sallanan çizme.

3. Teknik parametre:

            1. Kılavuz silindir genişliği: 2200mm

2. Makine yönü: besleme tarafıyla yüz, sürücü sola / sağa

3. Mekanik hız: 10-70m / dak

4. Tahrik: değişken frekanslı tahrik

5. Kontrol cihazı: PLC

6. Kurulu güç: ~ 65kw

7. Buhar basıncı: ≥0.2 MPa

8. Basınçlı hava: ≥0.4Mpa

9. Su basıncı: ≥0.2Mpa

10. Şekil boyutu: L * G * H: 69500 ​​× 3000 × 4800 (mm)

4. Birim makine grupları:

1. Açık genişlikteki besleme çerçevesi: (kızılötesi merkezleme cihazı) 1 set

2. Orta çekme besleme çerçevesi: (kızılötesi merkezleme cihazı) 1 set

3. Orta besleme çerçevesi: (infrared merkezleme cihazı) 2 takım

4. Çerçeveyi dışarı çevirerek salıncak 1 set

5. Yukarıya 5 alt 6 buhar ve yıkayıcı 12 set

6. Yukarı 5 alt 6 çamur tankı (hatta yıkanır) 2 takım

7. Yukarı 2 alt 3 çamurluk tankı 1 set

8. İki silindirli palet 12 takım

9. Üç silindirli maşrapa 3 set

10. Çift katlı kompozit buharlı yıkayıcı 2 takım

11. 10 adet kurutmalı silindir kurutma makinesi 3 silindirli

12. Aksesuar 1 set

13. Elektrik kumandalı 1 set

5. Ana yapı özelliği:

Besleme cihazı

Besleme çerçevesi, kumaşa sıkı cihaz, kumaş kılavuz rulo, kenar kılavuzu vb. Ile donatılmış katlanmış çelik plakadan yapılır.

Padder

HFM512, iki silindirli palettir: nominal basınç 3 ton'dur, basınç altında kullanılır, üst silindirler çelik silindirlerdir, inverter redüktörü transmisyonu ile tahrik edilir, çelik rulo çapı 225mm'dir ve dış kaynaklı malzeme 2mm paslanmaz çeliktir. Alt merdanelerin altında tutkal makaraları, çap 250 mm, kauçuk malzeme bütirnitril kauçuğu, kalınlığı yaklaşık 18 mm'dir. Üst ve alt merdane makaraları gövde dikişsiz çelik boru üretiminden yapılmıştır ve boru et kalınlığı 28 mm'dir. Tahrik gücü 2.2kW

HFM513, üç silindirli palettir: nominal basınç 5 ton, çift sıkıştırma kenarı. Yukarı ve aşağı silindirler kauçuk silindirler, orta silindir çeliktir. Yukarı kauçuk merdane ana tahriktir. Çapı 300 mm, kauçuk rulo malzemesi bütirnitril, kalınlık 20 mm. Sürüş gücü 5.5kw'dir.

MH915 buharlı ve yıkama kabini

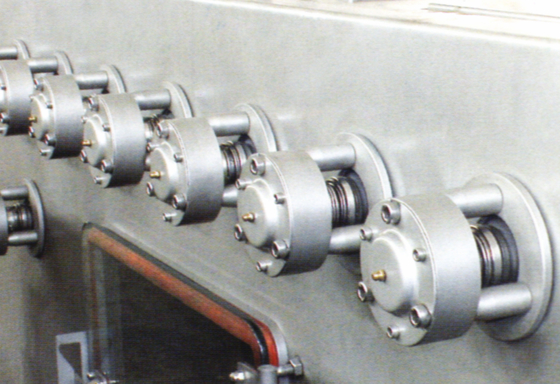

Kılavuz kumaş silindiri 150 mm, silindirlerin üst ve alt sıraları arasındaki orta mesafe 1000 mm'dir, kılavuz rulo mekanik salmastra kabul eder, kumaş rulo 5 mm 6, kumaş kapasitesi 15m, kutu duvar panelleri 3mm paslanmaz çelik plakalar yapılır, Bilyalı yatak, kumaşların düzgün çalışmasını sağlayın. Enerji tüketimini azaltmak için kutunun içine yerleştirilen değişken gerilim aplikatörü. Kutuları iki silindirli, su ayıran plakayı ayarlayarak ters yönlü akış geri getirirken kombine dolaplar arasında geri akış adım adım atarak iyi yıkama sonuçları ve ekonomik enerji tüketimi sağlar. Kutunun içinde doğrudan buhar ısıtması, çift boru ile donatılmış doğrudan buhar tüpü, buhardan suya dalgalanmayı azaltarak, sıcaklık gösterge panelleri ve kumaşın çalışmasını kolayca izlemek için çift taraflı büyük pencerelerle; Pencere sızdırmazlık halkası halka tipi silikon kauçuk conta halkasını seçin.

MH502 emdirme tankı

Kılavuz rulo çapı 150 mm'dir, üst ve alt kılavuz bez silindiri orta mesafe yaklaşık 750 mm'dir, üst silindirler rulmanlarla desteklenen dış gövdenin yukarı kiriş traversine monte edilir; Alt kılavuz makaralar entegre tip, kumaş kapasitesi 10 m

Yüksek mertebeli (başlı) sıvı padder

Bu cihaz kabuk gövdesi, rulo, daldırma sıkma sistemi ve şanzıman parçaları vb. Içerir. İki paralel sıkma makarasının karşılıklı basıncı atmosferik basınç cihazı ile kontrol edilir, altta çok dolgu oluğu bulunur, kumaş sıkıştırma kenarı ile çekilir Çukura girdikten ve kılavuz rulo ile çıktıktan sonra, sıkıştırma sıkıştırma basıncı ile sıvıyı kontrol edin. Artan sıvı kapasitesinin işleme etkisini elde edebilirsiniz; Kumaşın likör tutma oranı% 125'e ulaşabilir

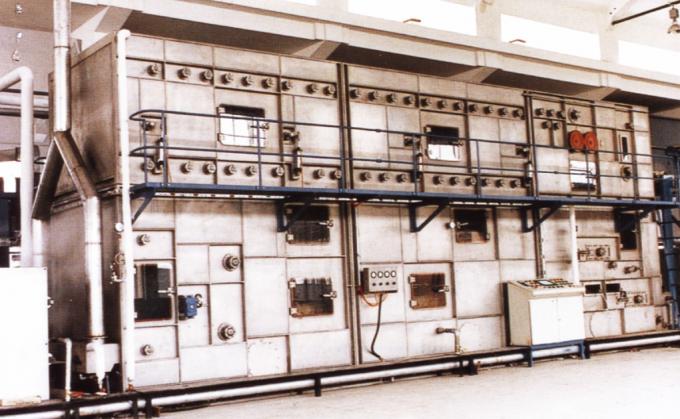

MH983 çift katmanlı ekran kemer ve laminasyon tipi buharda pişirme kutusu

Mahfazanın yapısı yapı taşı tipini benimser, büyük mahfazanın kolayca taşınmasını ve montajını sağlar.

Muhafaza 3MM paslanmaz çelik plaka, ön buharlaşma bölgesi kumaş kapasitesi 60 metre, buharlama bölgesi kumaş kapasitesi 60 metre, paslanmaz çelik ekran kemer kumaş kapasitesi 4500 m aralığında ayarlanabilir, çalışma sıcaklığı 100 ℃, alt su buharı conta bezi besleme ve su conta bezi içine dışarı. Gözlem penceresi sızdırmazlık halkası tipi yapı, sıcaklık ve basınç göstergesi, opsiyonel otomatik sıcaklık kontrolü

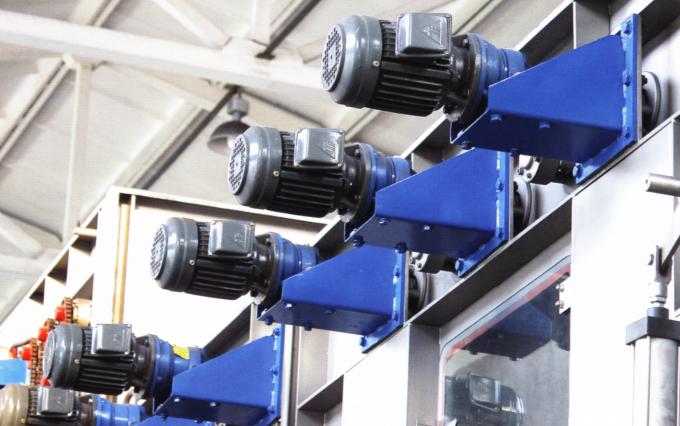

Box iç sıkı tip ön buhar bölümü kılavuz silindir çapı 180mm, üst ve alt sıra kılavuz kumaş rulo arasındaki mesafe 950mm, senkron sürüklenen çok noktalı toplam kaynak asenkron motor sürücüsü, üç fazlı azaltma motoru ve benzersiz aktif Kayma katsayısı azaltılmış olan bileşik silindir gövdesi, operasyon esnasında düşük gerilimin yönünü ve deformasyonunu etkili bir şekilde dengeleyebilir. Performansın iyi dengede dönme momenti ve gerginlik performansı, sistemin kırışıklık önleme yeteneğine sahip olması.

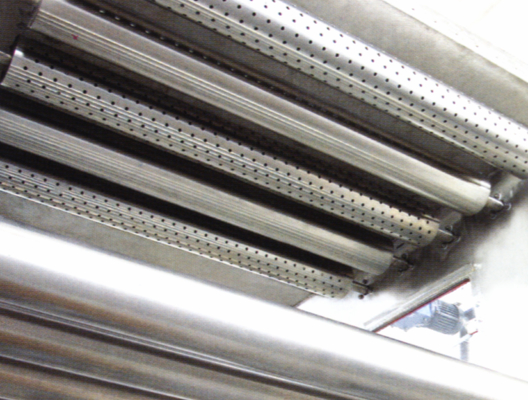

Buharlama kutusundaki kırpma ve salınım, aktif olarak genişleyen silindiri benimser, çift katmanlı kafes yapıları kullanarak kapasite miktarını arttırmakla kalmaz aynı zamanda eşit buhar için de iyi olan buharlı türbin çekirdeğine kolaylıkla pişirilmiş kumaş damla bezi pürüzsüzdür. Yukarı ve aşağı toplama kumaşının

Kumaşlar düzgünce yığılıp, kumaşın kalınlığı ve yığın miktarı ayarlanabilir ve bilgisayar ekranı üzerinde ayarlanabilir.

Buhar kutusunun alt su deposu buharla doğrudan ısıtılır ve doymuş buhar üretir, alt su deposunun ayırıcı içbükey dışbükey yapı muhafazanın direnç deformasyonunun sertliğini artırabilir.

Buhar kutusunun alt su deposu kanadı, ekran kemerini sökmeden zamanında temizleme delikleri ile donatılmıştır.

Laminasyon sonunda buhar kutusu fotoğraf anahtarı ile donatılır, arka segment hızını otomatik olarak ayarlayabilir. Kumaş toplama miktarı nominal maksimum konumu aştığında, makine alarm bilgilerini görüntüler ve otomatik olarak durur.

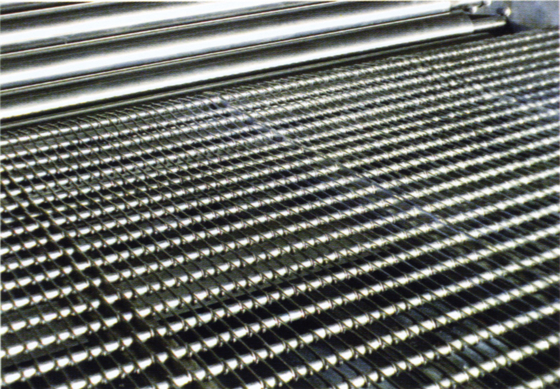

Çift katmanlı örgü bantlı buhar tankı kapasite miktarı 5000 m aralığında ayarlanır

MH616 kurutma silindir kurutucu

Kurutma silindiri haznesi çelik çerçevelidir, kapanmaz, eğik üst damla önleyici buhar ısıtma sistemini içerir ve oblik üst de egzoz plakaları ile donatılmıştır. Paslanmaz çelik kurutma silindir çapı 570mm, kayış iletim ve kalkan küpeşte. Konsantrasyonlu drenaj, her sütun bir termodinamik buhar kapanı ve yürüme kartı ile donatılmıştır.

Çıkış montajı

Çerçeve, çelik katlanmış plakayı, çıkış aksamı seçme salınım aygıtı, tek motoru kabul eder.

6. Kullanıcının öz bakımı

• Yer, taban, boşaltma, kepçe vinçleri, kaynak rüzgarı, aletler ve kurulum malzemeleri
• Toplam ağ yönetimini geçin, aydınlatma, Blender, kaput kanalını çıkarın
• Kumaş depolama arabası, A-çerçeve, hava kompresörü
