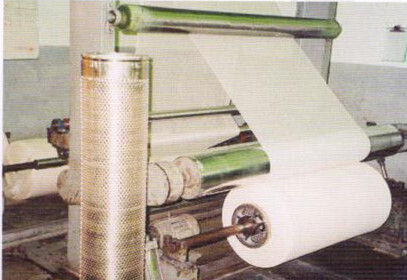

1.5kw tül dozaj makinesi / ovma ve ağartma makinesi dikişsiz çelik

KD000-120 gazlı bez kesme makinası

KD000-120 gazlı bez kesme makinesi / temizleme ve ağartma makinesi / gazlı bezde kullanılan dozajlama makinesi

1. Uygulama:

Bu makine, tıbbi gazlı bezlerin ovulması ve ağartılmasından önce toplanması için kullanılabilir.

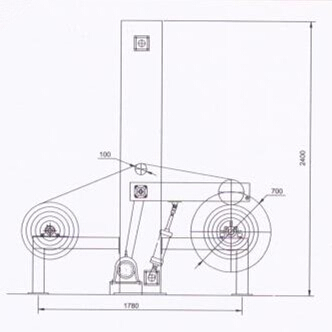

1. Süreç-Akış: Çekiçleme → kesikli işlem (ekteki çizime bakınız)

2. Ana spesifikasyon

• Kumaş genişliği: ≤1200mm
• Mekanik hız: 10 ~ 70m / dak
• Makine tipi: Sol veya sağ
• Sargı çapı: 700mm
• Mevcut sıkıştırılmış hava: ≤0.4MPa
• Sürükleme yöntemi: AC frekans dönüştürme
• Toplam güç: 1.5kw

3. Yapı özelliği:

Makine çerçevesinden, geçiş kılavuz rulmanından, transmisyon parçalardan, pnömatik basınçlı cihazdan, inisiyatif sıkıştırma silindiri ve sarma makarasından, pivot, debreyaj mili, gergi kontrol cihazı vb.

• Makine çerçevesi: orta dikey sütun transvers ray ile bağlı 280 × 82mm kanal çelik kullanıyor. Her iki taraf da 140 x 6mm kanal çelikten yapılmış, taşıyıcı tabla iki platform kurdu, salıncak kolu zırh tablasıyla yapılmış. Tüm makine çerçevesi istikrarlı ve derin ayarlanmıştır.

• Geçiş kılavuz rulosu: üst kılavuz rulo çapı 125 mm; Iki geçiş rondelası 100mm çaplıdır.

• Şanzıman parçaları: 1.5kw AC motor ile redüktör iletim mili sürükleyerek inisiyatif basın rulosu.

• Pnömatik basınçlı cihaz: yağ atomizörü, basınç düşürücü valf, manometre, yönlü valf, 2 adet klozet ve mafsal vb.

• Girişim sıkıştırma silindiri: çap 220mm. Dış için 2.5mm paslanmaz çelik plaka ile sarılmış A3 dikişsiz çelik borudan (φ219 × 10mm) yapılmıştır.

• Sargı makarası: 3mm paslanmaz çelik plakadan yapılmıştır, örgü çapı: 8mm

• Yoğunluk: 5102 / m² Her iki taraftaki kapağı takın, sadece pivot takılması kolay değil, aynı zamanda ovma ve ağartma sırasında akışkan akışını sağlayın.

• Gerilim kontrol cihazı: Gerilim valfı elektrikli parça tarafından kararlaştırılır ve manyetik toz debriyajı ile gerçekleştirilir.

2. Kurulum ve ayarlama:

1. Kurulum için merkez çizgisini temel planına uygun olarak işaretleyin; Tüm temellerin merkez çizgisine göre delik olduğundan emin olun ve diğer parçanın merkez çizgisini işaretleyin.

2. Gerekli boyut ve derinlik başına her temel deliğinin emin olun.

3. Beton yüzeyi düz ve düzenli tutun.

4. Temel deliğine temel cıvatasını ayarlayın ve temel deliğine koyun, makine çerçevesini takın.

5. Makine şasisinin merkezi hattı, zeminin merkez hattı ile örtüşmelidir, yatak gövdesini ve ayarlanabilir cıvatayı yatay olarak ayarlayınız, makinenin şasisi sarılıp zeminin merkez hattına dik durmalıdır.

6. Makine çerçevesinin montajı ile ilgili kol ve paralel derecenin hat koordinatları vasıtasıyla sağlandığından emin olun

7. Makine çerçevesine diğer parçaları takın ve seviye ve paralel derece olduğundan emin olun.

8. Kılavuz ruloyu takın, hepsi düz ve birbirine paralel tutulmalıdır.

9. Temel deliğine beton doldurun. Temel cıvatasının doğruluğundan emin olun.

10. Tüm kılavuz rulmanların seviyesini ve paralel derecesini kontrol edin ve esnek tutun. Hareketli parçalar esnek bir şekilde takılabilir ve çıkarılabilir. Zincir çarkının sıkılığından emin olun.

11. Elektrik devrelerini bağlayın

12. Beton dökümünden sonra temel cıvatalarını vidalayın, seviye derecesini kontrol edin.

13. Tamamlanmış harici boru hattı tesisatı, elektrik ve basınçlı hava çalışmaya hazırdır.

3. Hazırlama ve çalıştırma

Yatak ve redüksiyon arasındaki yağlamayı tamamen kontrol edin ve kılavuz silindirin temizliğini muhafaza edin.

Devreye Alma: Kaplama şaftını astar borusuna takın ve orta konuma getirin, kumaş bobinini kaldırın ve kapama şaftını sabitleme şaftı ile paralel yapın, kapağı debraj şaftına getirin ve sıkıştırın.

Kumaşla test edin: kumaş kılavuz hızında çalışırken makineyi kontrol edin, normal şartlar altında olduğunda kademeli olarak mekanik devire yükselin,

Germe valfını kurun ve ayarlayın, kumaşın gerginlik varyasyonunu kontrol edin.

4. Bakım

• Sarıldıktan sonra bezi saklama rafına alın, yatağı çıkartın, sıkıştırın ve pivotlayın.

• Güç kaynağını ve gaz beslemeyi kapatın; Kılavuz rulman yüzeyini temizleyin.

• Her yatak ve transmisyon zincirini düzenli olarak yağlayın.

• Her rulmanı kontrol edin, tamir edin veya zamanında değiştirin.

• Manyetik güç kavramasını düzenli olarak kontrol edin, zamanında onarın veya değiştirin

• Makineyi durdurduğunuz zaman genel güç kaynağını kapatın.
