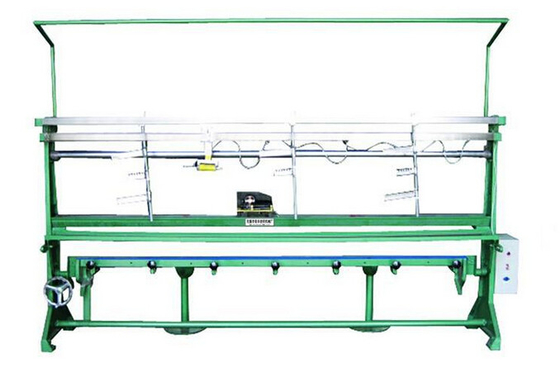

8-16 satır Otomatik dikme makinesi / İplik Boyama Makinası 3 × 10 × 70 mm

3 × 10 × 70 mm 8-16 satır GA177 Otomatik reeding makine / İplik Boyama Makinesi

Uygulama:

Bu tür makina, tarağın taslağına, çekmecesine ve kamış için kamışa uygulanabilir

Amacı:

Tırnaklanma, dokuma için kulübeyi şekillendirmek ve mekik, gerekli dokuyu sarmalamak için abb'yi tanıtmak için iplik, iplik binici, tarak ve çelik telin, orijinal iplik yapısına uygun olarak, tezgahlarda kaldırmadan önce iplik haline getirilmesi anlamına gelir.

Reeding işlemi iplik hazırlama sürecinde son sırayı alır; Basit ama çok önemli. Bu işleme dikkat etmememiz büyük etki ve hasar oluşturacaktır. Reeding, otomatik olarak sadece zaman ve verim tasarrufu anlamına gelmez aynı zamanda doğrudan ekonomik çıkar demektir. Bu makine dokuma işleminde sedye için ideal ekipman olarak görülebilir.

Ana mekanik özellik:

Bu makine basit bir yapıya sahiptir ve tam hareketlidir, iplik bölünmesi kararlı ve açıktır. Kolayca çalıştırın ve bakım yapın. Çok yönlü uygulaması (mekik veya mekiksiz).

Ana teknik özellik:

1 Tip: Otomatik tarama taslağı, çizim ve kamış.

2. Mevcut dropper: 6 satır.

3. Mevcut gözbağı; 8-16 satır.

4. Çelik kamış yüksekliği; 150 mm ≥ mm (ayarlanabilir)

Mevcut odun kiriş flanşları Max. Çap: ≤1200 °

5. 3 × 10 × 70 mm

6. Mandreli: D400-4A Mevcut mandren mıknatısı 3 × 10 × 100 mm (mekiksiz) 3 × 10 × 70 mm (mekikli)

7. Otomatik mekanizma: otomatik yayıcı (Model: 88-21 1 adet.)

Otomatik olarak sıkıştırın (Model G177-0300 1stand)

Otomatik olarak kamış (Model 0400 1 stand)

8.Bütün boyut ve ağırlık

Not: Yüksek, gün ışığı lambası, genişlik tezgah çözgü tabanını içerir.

Çalışma prensibi :

Bu sistem, kılavuz ray0114, kombine parçalar 0300, vida dişli D000-1,4 elektrifikatör sarmal (veya servis fren) vb.

Çalışma prensibi: elektromanyetik direk bağlamak için ayarlanmış sonsuz mıknatıs ve ayna başlığının ayar düğmesinin ayarlanması, düğme iğnesinin sapında bulunan kontak anahtarı. Tutamak (veya servis freni), elektromıknatıs çalıştıran, ebedi mıknatıslı dokunmatik iplik binici üzerindeki anahtarı açın ve iplik binicisini yakalayın ve ilke iadesini tamamlayın, burada tüm iplik binicisi bölünecek ve parça işleme sürecini karşılamak üzere anma yüksekliğine asılacaktır. Bu tamamen hareket olarak kabul edilir. Hareketi sürekli devir al.

Otomatik bölme sistemi

Kılavuz ray0122A, yayıcı (Model 88-2) vb.

Çalışma prensibi: Demiryolunu yönlendirmek, güç beslemesini açmak, motor çalışmaya başlamak için yayıcıyı kurmak ve ipliği, sonsuz dişli kutusu vasıtasıyla bölmek ve bölme vidası, 3 kat tarama ve vida diş ipliği ile 2 kez düzenleme, salyangoz parçasını bölmeye dönüşür ve yayılır, Ilk iplik dokunma kontağı anahtarına ihtiyaç duyulduğunda, bağlantı kolu, devre kesici, motor durdurulmuş, iplik süzgecinden sonra, bağlantı kolu yayla sıfırlanacak, devre açılıp, motorun çalışmaya başlayacaktır. Hareketi sürekli devir al.

Solucan tekerleği düğmesi, solucan kolu ve iplik yoğunluğu arasındaki bağlantı.

İpliğin tam olarak bölünmesini sağlamak ve boşluk ve çift kafayı azaltmak için bölücü vidanın dönüşü ileriye doğru kılavuz işlemi ile tutarlı olmalıdır. Değilse, daha yavaş yol gösterici bir süreç olacaktır. Bu nedenle, kumaş değiştiğinde sonsuz dişliyi ve solucan kolunu (0918,1917) değiştirmelidir. Onları birbirleriyle uyuşturmak için.

Formülü hesapla:

Bölme vida dönme Tezgah ışın yoğunluğu: (1 adet / 100cm) = 10 × ileriye trechometer (cm)

Devre şeması:

Bu makine, kontrollü silikon komütate ederek, 12V veya 36V düşük basınç AC emniyet güç kaynağına 220V veya 380V AC güç kaynağı, geleneksel 522 rölenin yerini alıyor ve tehlikeli atmosferi önlüyor. Mühendislerimizin sahip olduğu araştırma geliştirme ve uygulaması.

Devre şemasını bağlayın.

Yedek parçalar:

Anahtar sonsuz dişlisi: (0918) solucan: 15T, 18T, 28T, 35T (isteğe bağlı olarak 2 takım)

Çözgü klipi: 1 parça

Hedd clip: 1 parça

4 iğne reed:

2 mandreli mıknatıs (D415)

2 sıfırlama yayı (0308)

2 sıfırlama yayı (0915)

Ekli dosya

Talimat, mekanizma anahatları ve belgelendirme

Bakım:

Makine üzerinde temizlik yapmak için her vardiyanın temiz tutulması ve aşınmayı ve yıpranmayı azaltmak için yağ deliğini yağlaması gerekir. Günlük kullanım için bakım gereksinimi:

8 saat.

Temiz ve yağ: her vardiyada

İnceleme ve inceleme: her hafta

Temizle ve onar: her ay
