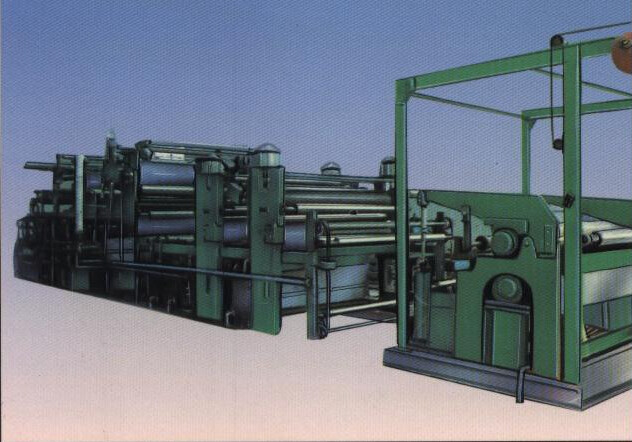

Boyama ve baskı sonrası battaniyeye yönelik Titreşimli Tekstil Yıkama Makinesi

Boyama ve baskı sonrası battaniyeye yönelik Titreşimli Tekstil Yıkama Makinesi

Salınımlı çamaşır makinesi LMH694

Uygulama:

Bu makine, baskı ve boyamadan sonra pamuk, kimyasal elyaf ve harmanlanmış kumaşın yıkanması için uygundur. Özellikle baskı, Rachel battaniye, akrilik battaniye, pamuk battaniye, havlu ve diğer ağır kumaşların yıkandıktan sonra boyanması için uygundur.

Ana spesifikasyonlar

Tip: sol el veya sağ el

Nominal genişlik: 1800,2000,2200,2400mm

Çalışma hızı: 5-30 m / dak

Salınımlı tarz: zamanında salınım ve döner tambur salınımı.

Sürüş şekli: AC konvertörlü çok üniteli senkron sürüş.

Kurulu güç: 68kw

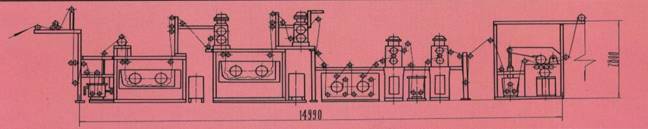

Dış boyutlar: 16990 × (W + 2800) × 2800mm

Salınımlı ve yıkanmış kombine makine paketleme listesi.

1 açık merkezleme girişi besleme

2 daldırma tankı üst üste iki alt, üst ve alt kumaş kılavuzlama silindirlerinin çapı Φ125, mil kafaları paslanmaz çelikten imal edilmiştir

Üst yatak UCP207 tekstil rulmanlardır, alt yatak özel olarak hiçbir tip numarası ile üretilmiştir, dahili grafit insert halkası (mil deliği çapı 35 mm'dir)

3 MH691-260 2 silindir sıkacağı, hareketli silindir çapı: 250mm

Tahrik makarasının kauçuk sertliği 90º, tahrik makarasının kauçuk sertliği 82º-85º'dir.

Silindirin 2 rulolu yatağı: 3612, çerçeve, yağ sızdırmazlık Φ60 × Φ90 × 12 (1 adet), Φ100 × Φ75 × 12 (4 adet)

Pnömatik silindir Φ160 × 70'e bastırırken, makaralı rulman için klips halkası Φ60'dır

Motor hız düşürücü: BWD13-15-4KW sikloidal pin dişli redüktörü

4 Hız ayarlı alçak kaldırıcı

UCP207 yüksek ayaklı tekstil makineleri

Rulman yatağı, kumaş kılavuzlama rulosu çapı Φ125, penumatik silindir MP2-63 * 150, kuyruk halkalı tek kulak, FJZ-X açısı sensörü.

5 MH502-260MH502-260 açık ağızlı paslanmaz çelik depo, üst ve alt kılavuz silindirinin yatak yuvası küçük daldırma tankı ile aynıdır

6 silindirli salınım tankı

Salınım silindiri çapı Φ350, yüzey Φ12 delik açma ucu, ıp65 (zhejiang jiashan minhua sızdırmazlık tekniği Co, Ltd) sızdırmazlık ucu iki uç saft yatağı yatak küçük daldırma tankı yönlendirici silindir aynıdır. Motor hız düşürücü: BWD13-23-4KW sikloidal pin dişli redüktörü

7 Sekizgen merdaneli CircularΦ350, mekanik sızdırmazlık tezgahı, üretim yeri yuvarlak tamburlu salınım tankı ile aynıdır.

Üst ve alt kılavuz silindiri çapıΦ125, üst kılavuz rulman UCP207 rulmanı, alt kılavuz silindiri küçük daldırma tankı ile aynıdır

Motor hız düşürücü: BWD13-23-4KW

8 Üst ve alt sıkıştırma silindiri, çapı Φ350

Tahrik makarasının kauçuk sertliği 90º, tahrik makarasının kauçuk sertliği 82º-85º'dir.

2 silindir yatağını sona erdirir: 3612, çerçeve, yağ sızdırmazlık elemanıΦ90 * 120 * 12, Φ105 * Φ130 * 12 (4 adet)

Motor hız düşürücü: BWD14-23-7.5KW (4 kutuplu) sikloidal pin dişli hız düşürücü

Pres pnömatik silindir Φ200, şaftın kovan Φ90

9 fiber depolama

Tekstil makinelerinin fiber depolama çerçevesi diaΦ200, UCP208 yatak odası

Motor hız düşürücü: BWD11-11-1.5KW.
