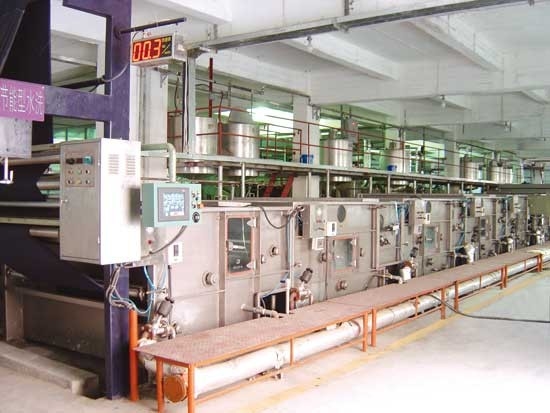

Örme Tekstil Yıkama Makinesi Açık geniş kumaş yıkama makinesi

Örme Tekstil Yıkama Makinesi Açık geniş kumaş yıkama makinesi

KD-220 tipi enerji tasarruflu örme açık enine yıkama makinesi

Uygulama:

Bu makine çoğunlukla baskı sonrası pamuk yıkama, örme kumaş ve elastik dokumanın harmanlanması için kullanılır. Aynı zamanda boyama sonrası sabun giderme ve sabunlama öncesi muamele için spandex gibi kimyasal kumaşlar için.

Komple makinenin teknik süreci:

Açıklık besleme çerçevesi (ek merkezleme cihazı) → Tek silindirli tekerlek yıkayıcı → Çift silindirli tekerlek yıkayıcı (beş grup) → Tek silindirli tekerlekli yıkayıcı → ekran kartı tipi önlük kutusu A → ekran kartı tipi önlük kutusu B → Çift silindirli tekerlek yıkayıcı (Iki grup) → iki makaralı palet → açık genişlik genlik kırpma

Ana teknik parametre ve şartname:

1, Makine yönü: yüz, besleme çerçevesi, motive güç tarafı el makinası olarak görülüyor.

2, Genişlik: 2200mm

3, İşlem hızı: 10 ~ 15m / dak

4, Sabunlaşma bahçe: kumaş içeriği 200-300m, zaman 15-20 dakika.

5, Buhar basıncı: 0.4MPa

6, Basınçlı hava basıncı: 0.4MPa

7, Elektrikli sürücü: AC frekans dönüştürme, PLC kontrol edilebilir.

8, Şekil boyutu: 39965x3800x3250mm

Ana karakter:

Bu makine kaba kuvvet yıkama, iyi haydut verimlilik, az miktarda atık su deşarjı, çevre dostu tip makine gibi taşkın ve safsızlığı giderir.

Ana ünitelerin teknik parametreleri ve yapısı:

1, Besleme çerçevesi : kenar çerçeve çelik plaka, gergi çerçeve, kılavuz rulo, ekli merkezleme cihazı ile donatılmış yapılmıştır.

2, Tek silindirli tekerlekli yıkayıcı:

Dia.φ780mm, silindir yüzeyi 6 adet duş borusu, iç döngü dolaşımlı pumb, güç 3kw ile donatılmış bir adet ekran şekli davul, hız 2960rpm'de döner; sirkülasyon hacmi 50T / s'dir.

İki adet tahrik makarası (Ø300mm) "Ω" şekli 780mm tambur ile kumaş içinden geçer, nip rulo ile senkronize edilmiş, bir takım algılayıcı, nip içine önce 1 adet tahrik ayırma silindiri ile teçhiz edilmiştir. Sıcaklık 90 ℃, kutu Malzeme 3mm SUS304, kapaklı su mühürü yapısının mühürü, su geçirmezlik yapısının mühürü, pencerelerin iki yüzü içine bakılabilir ve açılabilir (halka sızdırmazlık şeritleri kesintisiz bağlantı) .Dönüş açıcı tekerlek dış paslanmaz çelik yatak bloğu, mekanik conta kullanır. Çelik boru direkt ısıtma sistemi Susturucu ile), kutunun içinde sıcaklık göstergesi, hava tahliye vanası pnömatik kontrollü.

3, Douuble tamburlu tekerlek yıkayıcı:

Dia.φ780mm, silindir yüzeyi 6 parça duş borusu, iç döngü dolaşımlı pumb, güç 3kw ile donatılmış iki parça ekran şekli tambur, 2960rpm hızla döner; sirkülasyon hacmi 50T / s'dir.

Üç adet tahrik silindiri (çap 300 mm) "S" şekli, 780mm tambur ile kumaş içinden geçerek, bir takım algılayıcı, nip içine önce 1 adet tahrik ayırıcı silindir ile donatılmış, sıkma rulosu ile senkronize edilmiştir. Sıcaklık: 90 ° C, kutu Malzeme 3mm SUS304, kapaklı su mühürü yapısının mühürü, su geçirmezlik yapısının mühürü, pencerelerin iki yüzü içine bakılabilir ve açılabilir (halka sızdırmazlık şeritleri kesintisiz bağlantı) .Dönüş açıcı tekerlek dış paslanmaz çelik yatak bloğu, mekanik conta kullanır. Çelik boru direkt ısıtma sistemi Paslanmaz çelik pnömatik valf), kutunun içinde sıcaklık göstergesi, hava tahliye vanası pnömatik kontrollü.

4, Ekran boş önlük kutusu kutusu:

Kutu malzemesi 3mm SUS304, Ekran boş önlük tekerlek tahta tipi bahçesinde, sıcaklık 80 ℃, kumaş içeriği: 300-350m.Otomatik sıcaklık kontrolü.

İki kez fiksasyon: orta noktada sıcaklık ve yüksek sıcaklık fiksasyonu, renk lekelerini önlemek için köpük temiz ağız ile donatılmıştır.

5, MH596A iki makaralı palet (5T)

Çelik plaka ve kare tüp oluşur.Top silindir: Φ300mm (NBR ile dış kaplı), alt silindir: Φ300mm (NBR ile dış kaplı) (sürücü) basınç modu: silindir kolu tipi; Sikloidal fırıldak redüksiyon kutusu, 5.5kw AC motor dupleks zincir kaplin tahriki. Sıyırılmış genişlik spreyi ve tampon çubuğu.

6, Kırpma çerçevesi: kauçuk rulo ve amplitüd cihazı ile kenar katlanmış çelik plakadan yapılmıştır.

7, Yedek parçalar: alıcı, alıcı çizim tasarımına göre imal eder.

Müşteri öz bakım parçaları:

1, Hava sıkıştırma istasyonu veya hava kompresörü.

2, Makine dışında boru hattı.

3, Kablo köprüsü ve kontrol dolabının dışındaki ana devre.
