Kadife Yıkama Kurutma İstif Makinesi / Kombine kurutma ve ayar

Kadife Yıkama Kurutma İstif Makinesi / Kombine kurutma ve ayar

KZM180-420 Kadife Çamaşır Kurutma Makinası Ram

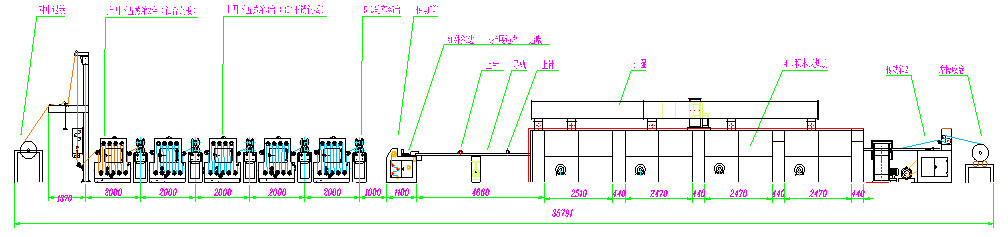

TEKNİK AKIŞ

Kumaş çerçeve içine emek takibi-4 alt 5 buharlı (titanyum alaşım levha) * 2 + 512 papuç * 2 - yukarı 4 aşağı 5 buharlı (SS304 sayfa) * 3 + 512 papuç * 3 köprü platformu - zımba kafası - iğne tarif izleme cihazı - ^4. elektrikli ısıtma haznesi çekme ayarı içine - uzunluk göstergesi (çift silindirler tarif sürtünme sürebilir - iğne çalışma - - çekiş rüzgar soğutmak için sprey

ANA TEKNİK PARAMETRE

1. Etkili genişlik: 1800 mm
2. Makine yönü: sol veya sağ (isteğe bağlı müşteri tarafından)
3. Makine hızı: 2-20 m / dakika (30-40 m / dak tırnak 303,144 $, uzunluk 12 m arttı)
4. İletim modu: AC frekans dönüştürme senkronizasyonu değişken hız sürücüsü
5. Buhar basıncı: 0.2-0.4Mpa
6. Basınçlı hava: 0.2-0.4 MPa
7. Su besleme basıncı: 0,2 MPa
8. Palet: dikey ray ve zincir.
9. Kumaş giriş ve çıkış yolu: açık genişlikte, çift silindirli sürtünme kaplaması
10. Oda sayısı ve yuvarlak fan qty: 4 oda (3m / oda), 8 * 4KW dairesel fan.
11. Ana iletim gücü: 15 Kw
12. Kurulu güç: 265,1 KW, normal kullanım 180 KW.

MAKİNE ANA YAPISI ÖZELLİĞİ

• Kumaş çerçeveye

Kumaş tüpü, kumaş gericisi, kızılötesi merkezleme cihazı, kılavuz rulo, kanal çelik çerçeve vb.

• Silindir almak:

Taban ve faaliyetler, kanal çelik kaynak yapısını benimser, aktivitelerin alınması makaralı çerçeve, taban, manuel merkezleme aygıtı, mandrel alır.

• MHX523 açık genişlikteki yıkayıcı:

Kutu yan tahtası, lazer kesim, NC işleme, yüzey püskürtme peening ile işlenen 3mm Titanyum alaşım levha kabul eder. Kılavuz rulo Ф150mm, 2mm paslanmaz çelik levha ve 2mm karbon çelik levha bileşik kaplama roler.Guide rulo yukarı 4 aşağı 5.Up rulo paslanmaz çelik yatak benimser Blok, mekanik salmastra; Dolaylı buhar ısıtması, üniform ısıtma, manuel tahliye suyu ile yuva. Termometre, yüzey ve zemini 45 açıya getirin, gözlem için.

• 512 palet:

Up-packing yapısı (çelik makaralı, kauçuk rulo yukarı Bakım yapılabilirliği), dökme demir çerçeve. Jiangsu Guomao Guotai redüksiyon dişlilerini ve motoru kullanır. Paslanmaz rulman ABD Timken rulmanlarını benimser. Pistonlu hava silindiri presleri, Park pnömatikleri rulo kilit ile taşınır , Basınç kaybı durumunda kauçuk merdane sızdırmazlık contası üretiminden sonra meydana gelebilir. Kendinden paslanmaz çelik peneumatik kontrol kutusu. Basınç ayar valfı, basınç göstergesi, geri vana vb. Ile birlikte verilmektedir. 125 mm Akrilonitril- Bütadien lastik rulo bükülmesi.

• Oda tipi:

① hava geçiş darbe fabroc başkanı kafa, un ve aşağı hava geçiş hava akışı ile Sıcak hava küçük salkım ayarlanabilir. 4 blok odası 2 toplu egzoz fanlar yüklemek ayarlayabilirsiniz.Front 2 odası bir grup, güç 2.2kw, arkasında 2.2kw Odacık 2,2 kw gücünde bir grup, Isı yalıtım paneli dışta 1,2 mm kalınlığında soğuk indirgenmiş tabaka kullanır. Isı yalıtım tabakası kalınlığı 100 mm, taş yünü veya cam elyafı.

② Odada, bir radyatör, iki cicular fanlar, yüksek sıcaklığa dayanıklı motorla droven takılmıştır.

③ Radyatörün arkasında net ağ filtresi, durduktan sonra temizleme için uygun, ısı verimliliğini arttırır.

④ Galvanizli kanal enjeksiyonunu önleyin Pas r 끝 bırakın. Plenum'un yönetmelikteki uygulamaları var, Hava hacmini yukarı ve aşağı ayarlayın.

• Ana tahrik ve ray sistemi: kumaşa kadar uzatın, ac motorlu tahrik kama mili, dikey ray ve pürüzsüz çalışma yoluyla iğne plakalı zincir tahriki veya kumaş klipsleri de dahil olmak üzere türbin kutusu, zincir kalıcı gerginlik aygıtı vardır.Rail banner'lar, kollektif Iletim HongFang iki kafada, kurulum ve bakımda elverişli, ayrı bir kırpma aygıtı, motor azaltıcı ve geri vites aygıtı vardır.

1. Peneumatik kontrol vanası haznenin üstünde. İki odacık bir vana, sıcaklık kontrol cihazı sıcaklık kontrolü için peneumatik regülatör vananın açılmasını kontrol eder, sıcaklık kontrol hassasiyeti ± 2 ℃ 'dir.
2. Soğutma ve giysi düşme sistemi: Soğutma rüzgarı (5.5kw), kumaş almak çift silindirli sürtünmeyi benimser.

ELEKTRİKLİ EKİPMAN

1. Makine sürüş kontrolü, PLC kontrol frekans dönüştürme Senkronizasyon transmission.Circuit kesici, kontaktör ve diğer ana parçalar benimser SIEMENS veya SCHNEIDER famouse marka benimser.
2. Elektrik panosu kabini: çelik konstrüksiyon, ön tek kapý, kapý olmadan mühürlenmiþ arkada, yüzey plastik çimento, eksensel akþ faný ve kapak plakasý damla damlaný engeller. Tek kutup boyu (birim: mm): Yükseklik x En x Kalınlık 2000 * 800 * 450
3. Ana iletim frekans dönüştürücüsü: Mitsubishi (veya müşteri tarafından istekte bulunulur) .Fan frekans dönüştürücü Danimarka danvers tamamen kendisine ait olan şirket markasını benimser.
4. Sıcaklık kontrol cihazı: Omoron (veya müşteri tarafından talep edilir).
5. Kontrol devresi: İzole edilmiş trafo ile güç şebekesi sağlandı, 220v.
6. Çalışma devresi: Tüm işletme anahtarı ve inverter çalışma sinyali, PLC anahtarı giriş terminaline erişir.

KULLANICININ TANIMLI PARÇALARI:

Kurulmuş malzeme, toplam ağ, pepeline, kanal, aydınlatma, hava kompresörü, boru hattı, ısı kaynağı, Kanal, kumaş araba ve diğer yan ürünlerle çekildiğinden beri.
